KGWin Zahnstatus

Kurzbeschreibung:

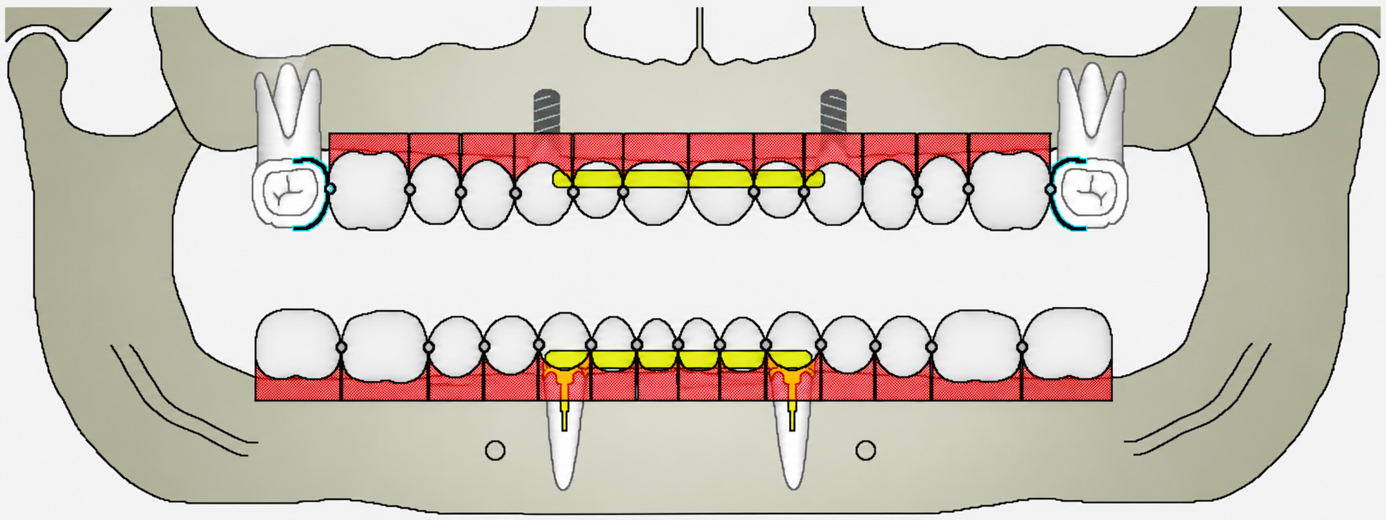

Diese Anleitung beschreibt KGWin, das Zahnschema von ZaWin. Sie umfasst Aktivierung, die drei Ansichtsarten, das Einzeichnen und Löschen von Operationen und Befunden, alle Werkzeuge nach Fachgebiet, die Messwerte, Cave-Einträge und Bilder, das Verwalten des Status sowie Drucken und Kopieren.

KGWin ist eine kostenpflichtige Option von ZaWin. Sie wird von der MEAG auf Anfrage zur Verfügung gestellt und muss auf jedem PC einzeln aktiviert werden.

Wer Operationen, Befunde und Messungen einzeichnet, erzeugt damit gleichzeitig Leistungen für die Abrechnung und Einträge in der Krankengeschichte. Die Kapitel 3 und 4 sind deshalb Pflicht, bevor jemand produktiv mit dem Status arbeitet.

Inhalt

Grundlagen und Aktivierung

Status aufrufen

Ansichtsart 1: Status im Patienten-Tree

Ansichtsart 2: Status im freien Fenster

Ansichtsart 3: Status im Behandlungsfenster

Vor dem Zeichnen einstellen

Zeichnen, korrigieren und löschen

Variante 1: über das Werkzeug

Variante 2: über das Kontextmenü

Werkzeuge nach Fachgebiet

Zahnpositionen

Zahngruppe verschieben

Allgemein und Befunde

Parodontologie

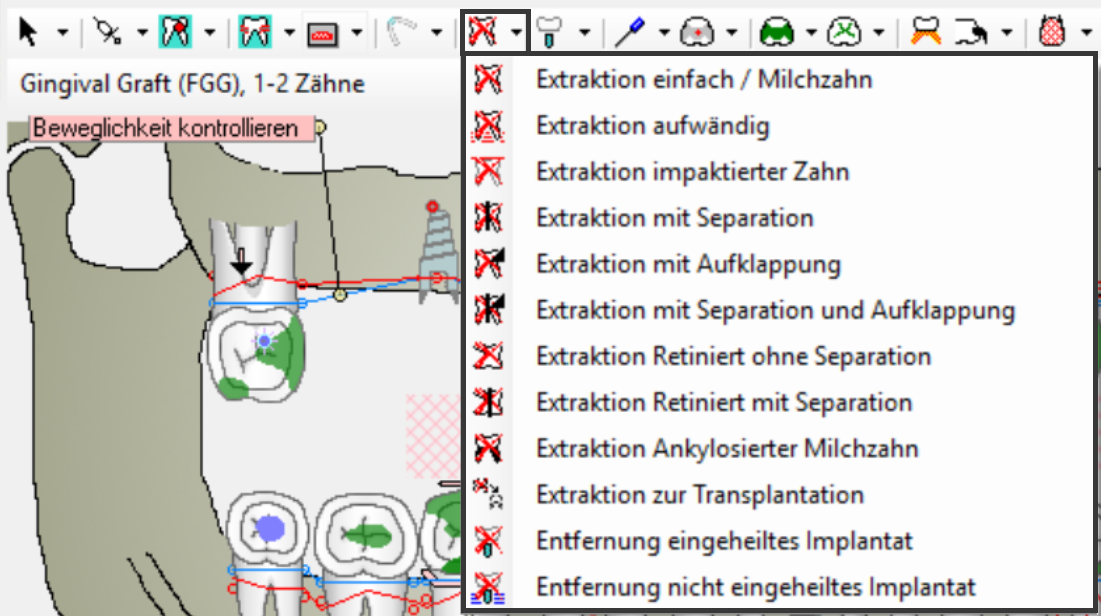

Chirurgie

Endodontologie

Konservierende

Füllungen zeichnen

Prothetik

Kronen und Brücken

Kieferorthopädie

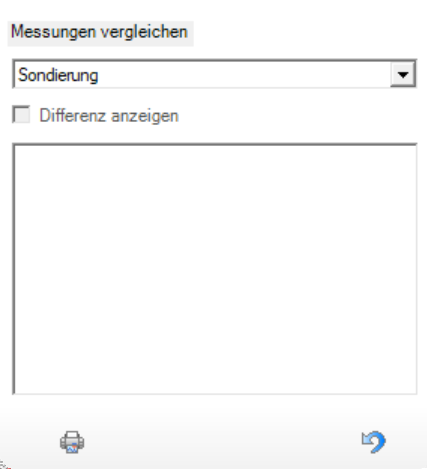

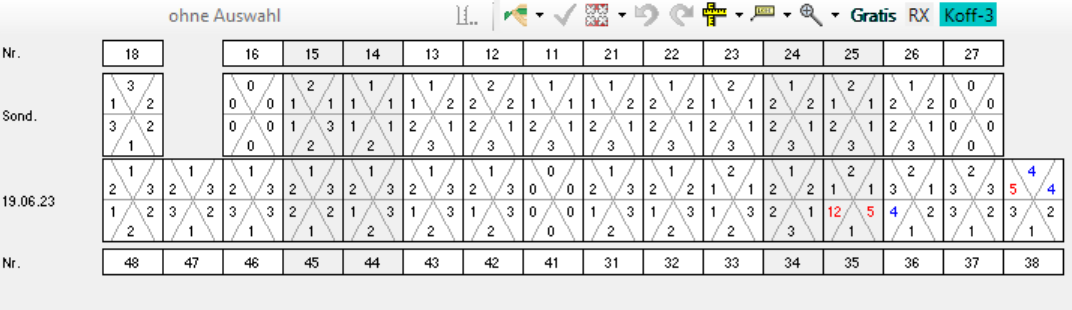

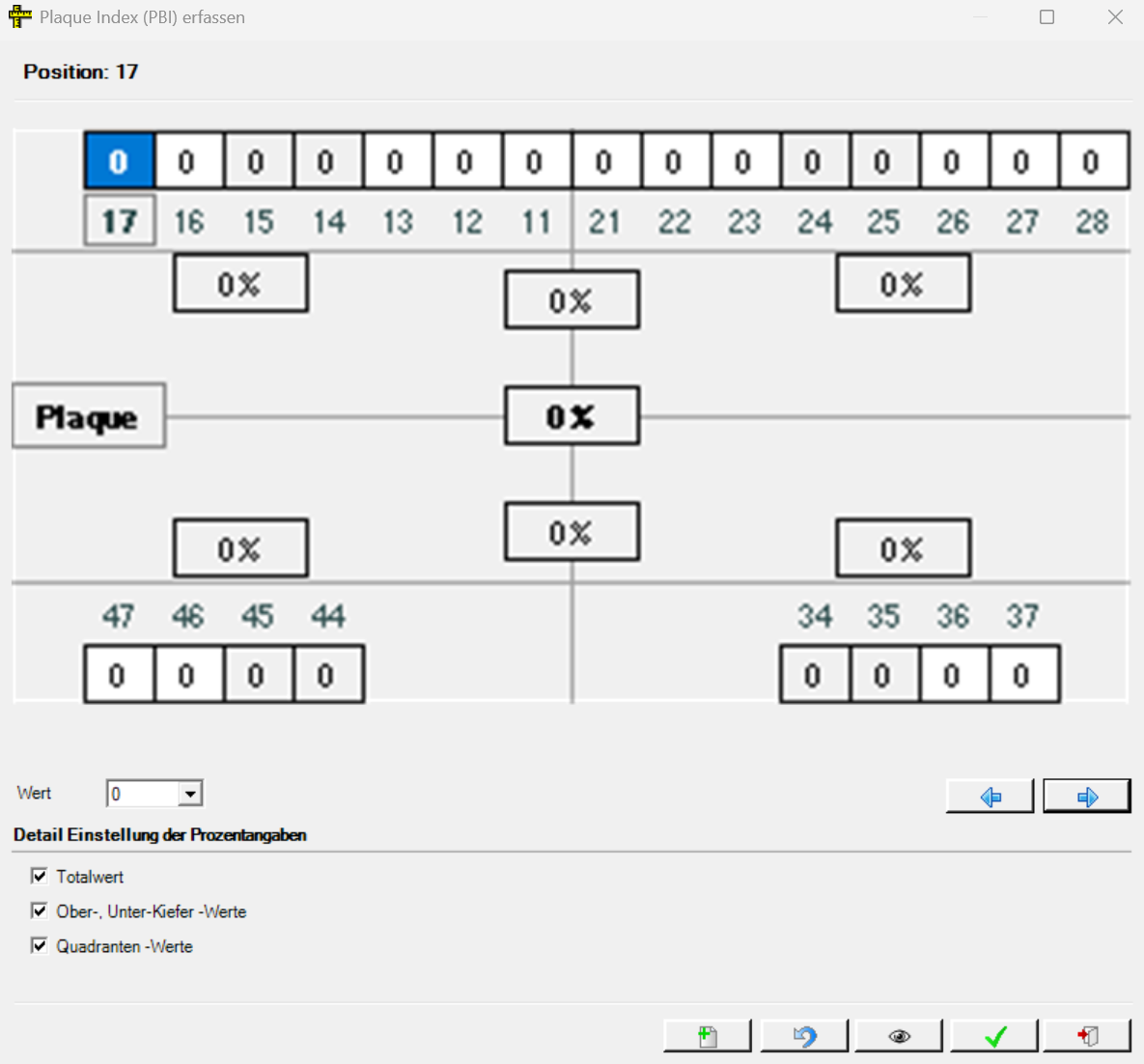

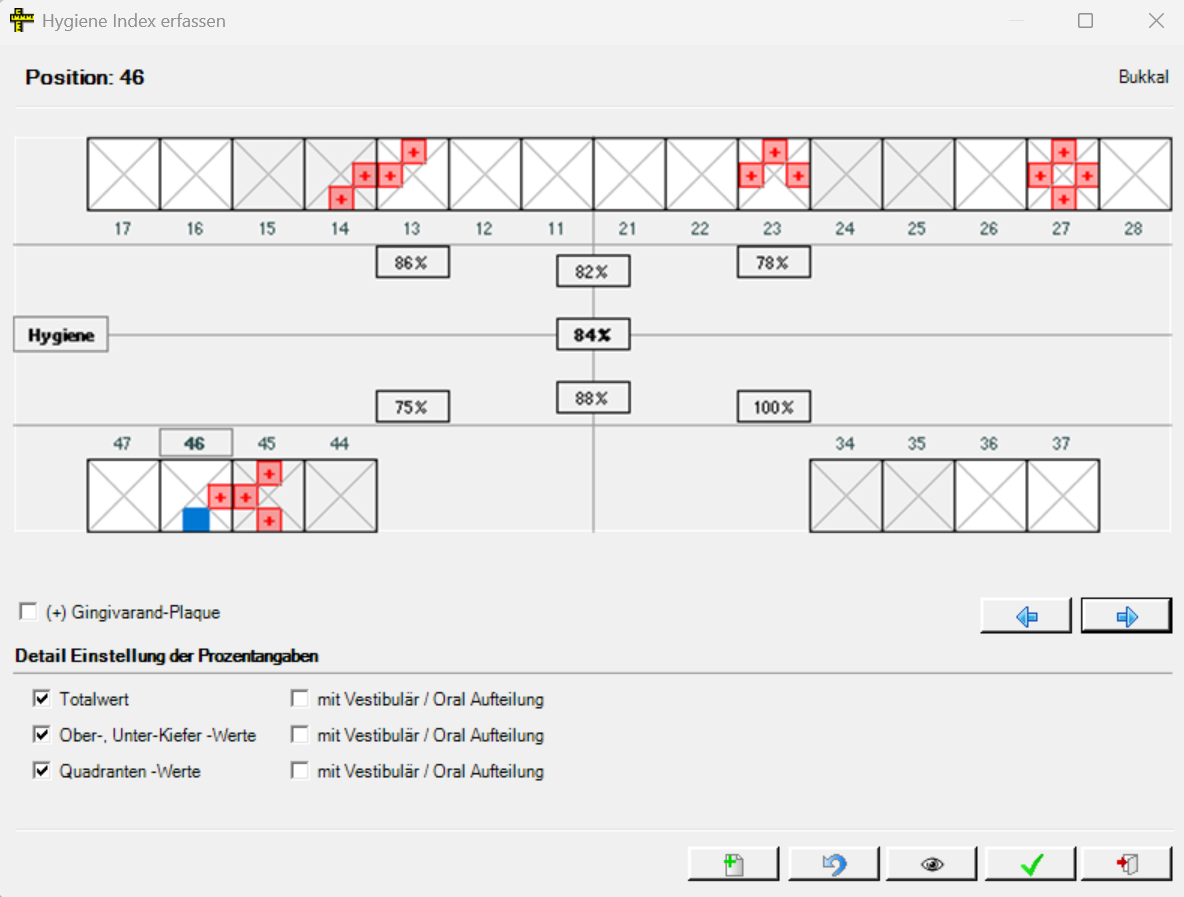

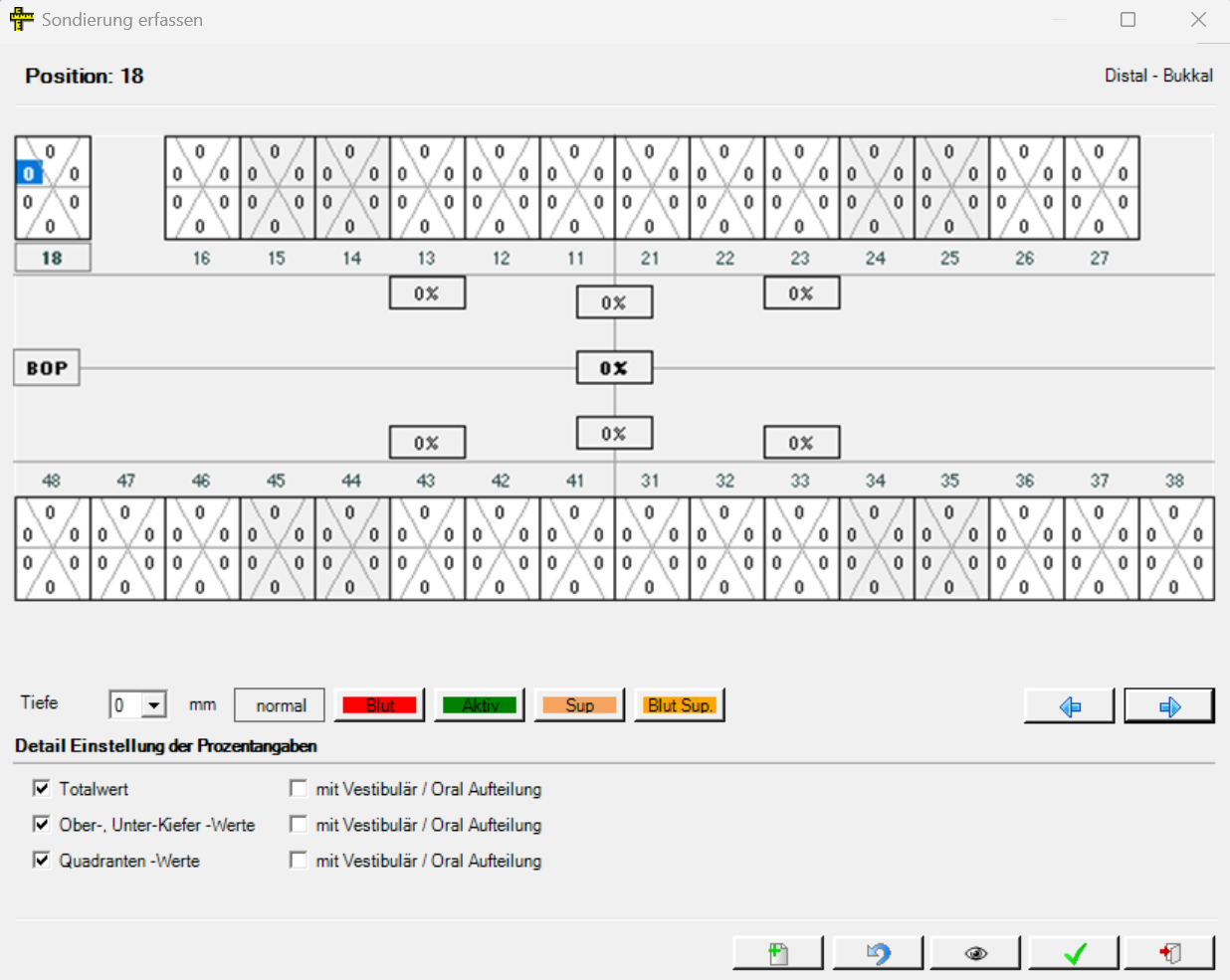

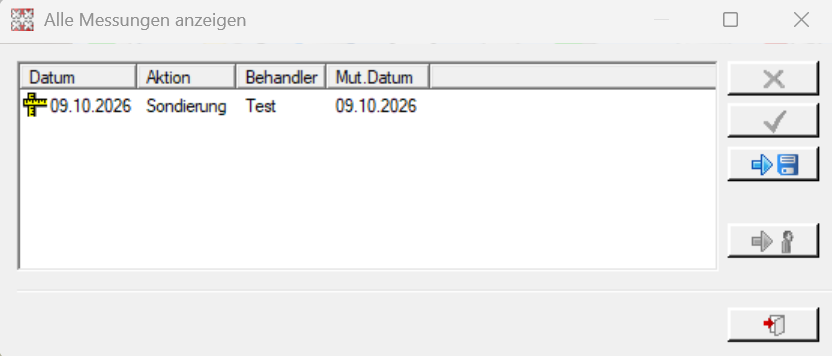

Messwerte erfassen und auswerten

Ansicht und Darstellung

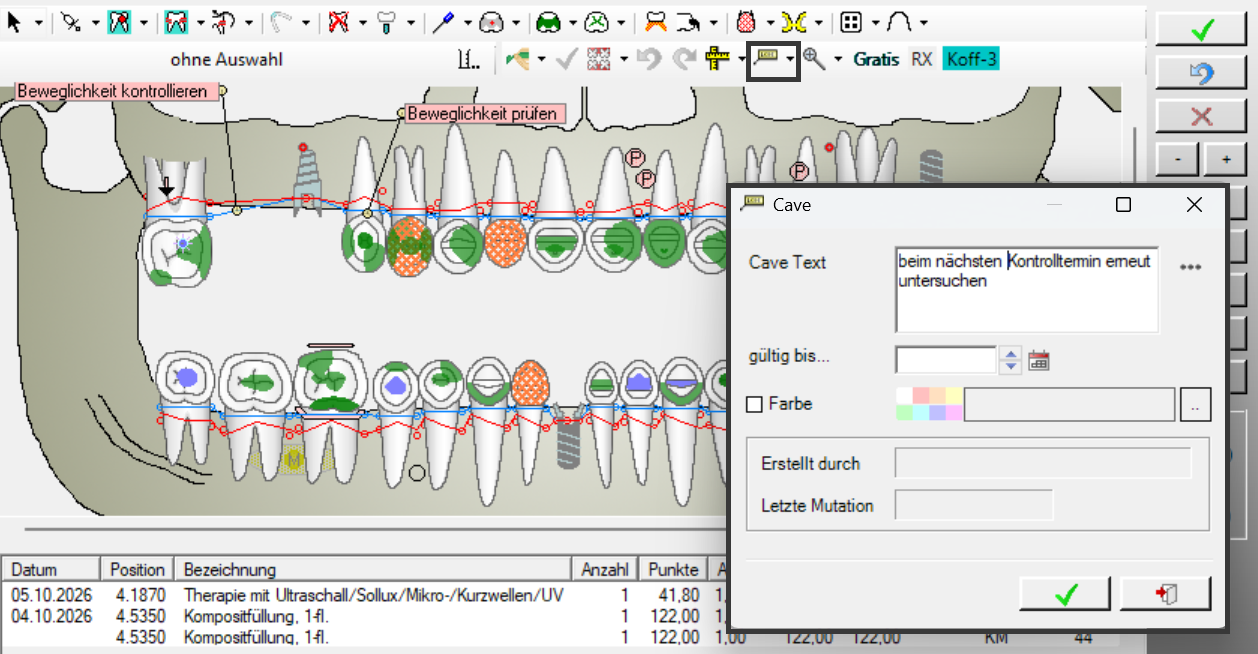

Cave und Bilder

Status verwalten

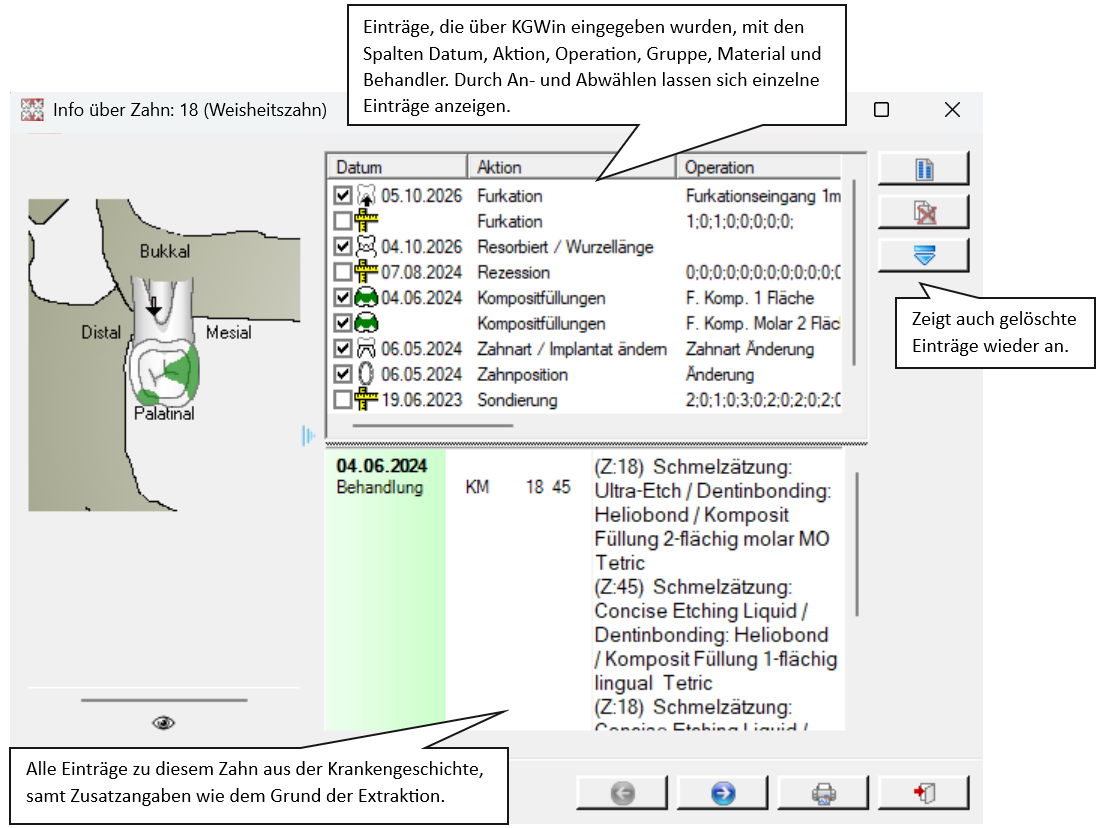

Informationen zu einem Zahn

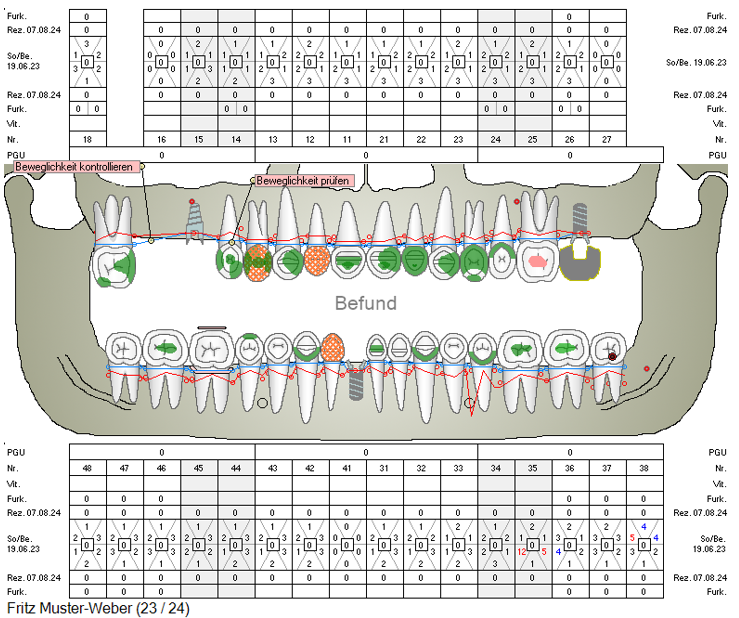

Status drucken und kopieren

Wichtig:

Grundlagen und Aktivierung

Was ist KGWin

KGWin ist eine Option von ZaWin 32/4. Es stellt ein Zahnschema zur Verfügung, in das Operationen und Befunde mit der Maus eingezeichnet werden. Dieses Zahnschema wird in der Anleitung Status genannt.

Beim Einzeichnen erfasst KGWin automatisch die Leistungen in Behandlungen und Kostenschätzungen und führt wahlweise die Krankengeschichte nach.

Grundfunktionen:

➜ Zahnschema mit allen gängigen Tabellen für Indizes und Messwerte.
➜ Behandlungen, Befunde und Planungen mit wenigen oder nur einem Mausklick einzeichnen.
➜ Automatische Leistungserfassung in Behandlung und Kostenschätzung.
➜ Automatische Nachführung der Krankengeschichte.
➜ Status drucken oder über Copy/Paste in andere Programme einfügen, zum Beispiel Word.

Netzwerkbetrieb

KGWin läuft als Einzelplatzlösung oder im Netzwerk. Im Netzwerk verhindert das Programm, dass mehrere Personen dieselben Daten gleichzeitig bearbeiten.

Option aktivieren

Nach dem Überspielen der Lizenz muss KGWin auf jedem PC aktiviert werden, auf dem es laufen soll.

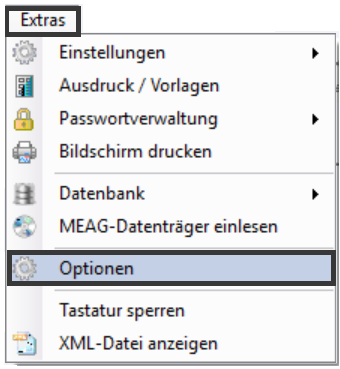

1. Via Extras ⇾ Optionen wählen.

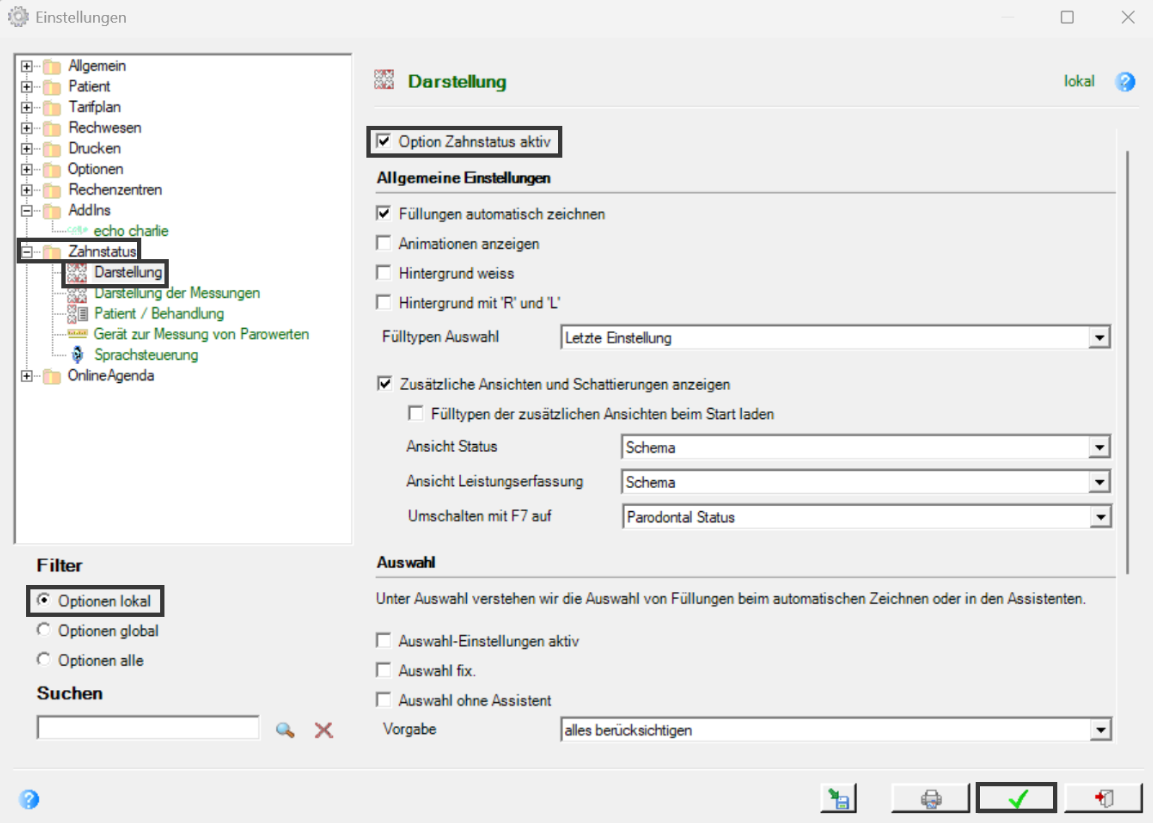

2. Über Optionen lokal ⇾ Zahnstatus ⇾ Darstellung anklicken.

3. Auswahlbox Option Zahnstatus aktiv aktivieren.
4. Eingabe mit bestätigen.
5. ZaWin neu starten.
6. Bestimmte Einstellungen können später nicht mehr geändert werden.

Status aufrufen

Die drei Ansichtsarten

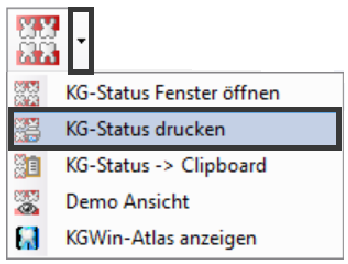

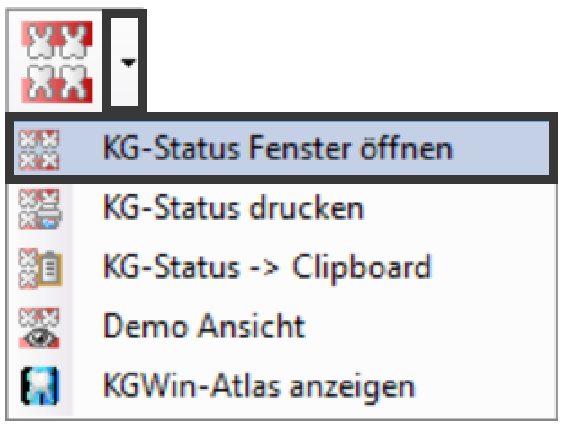

Das KGWin-Menü in der Toolbar

Der Pfeil neben dem KGWin-Knopf im Hauptfenster öffnet dieses Menü:

Eintrag	Wirkung
1. KG-Status Fenster öffnen.	Öffnet den Status im freien Fenster.

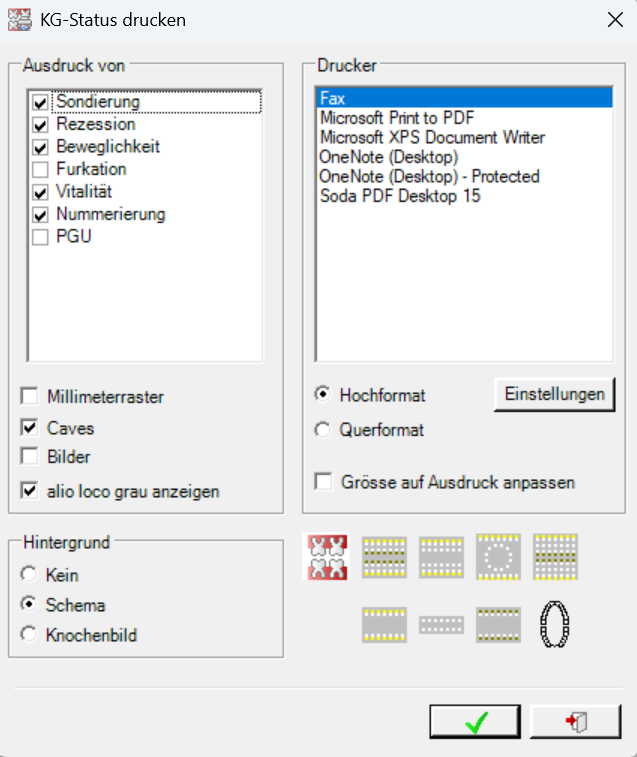

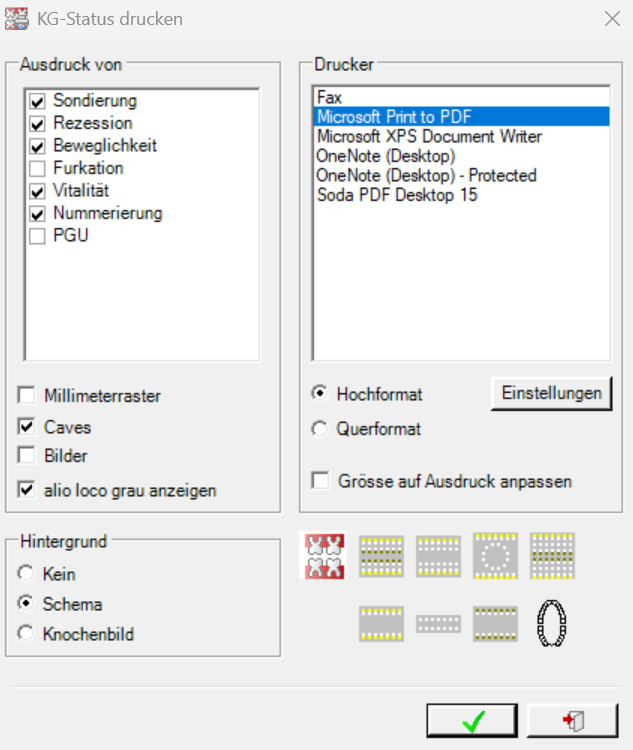

2. KG-Status drucken.	Öffnet den Druckdialog.

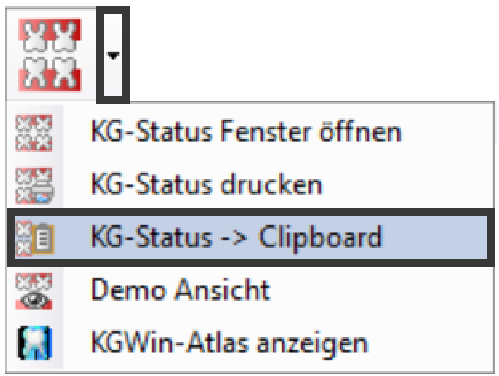

3. KG-Status ⇾ Clipboard.	Kopiert den Status in die Zwischenablage.
4. Demo Ansicht	Zeigt den Status sehr gross.

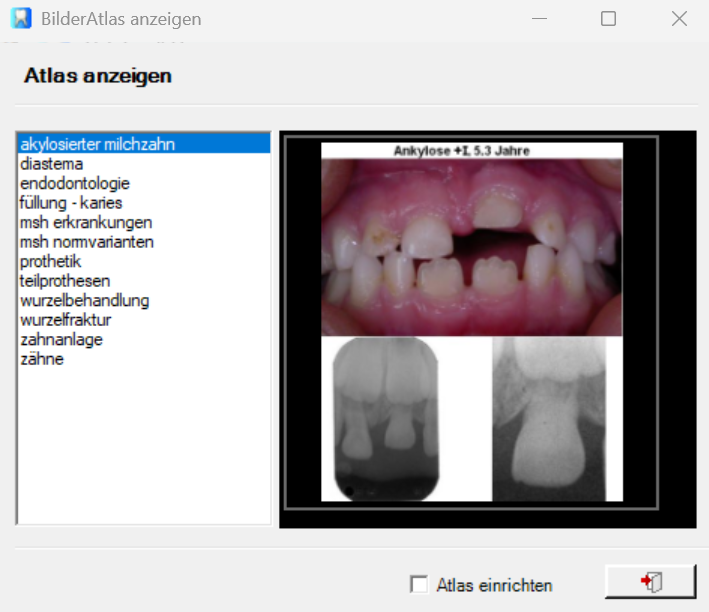

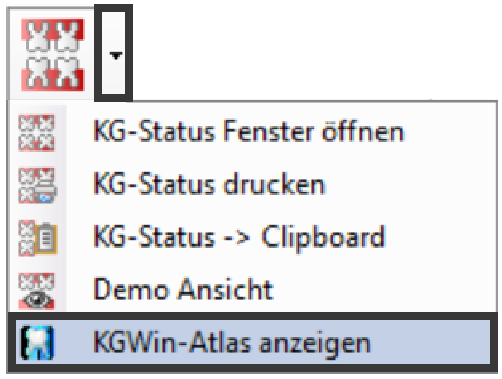

5. KGWin-Atlas anzeigen.	Öffnet den Bilderatlas.

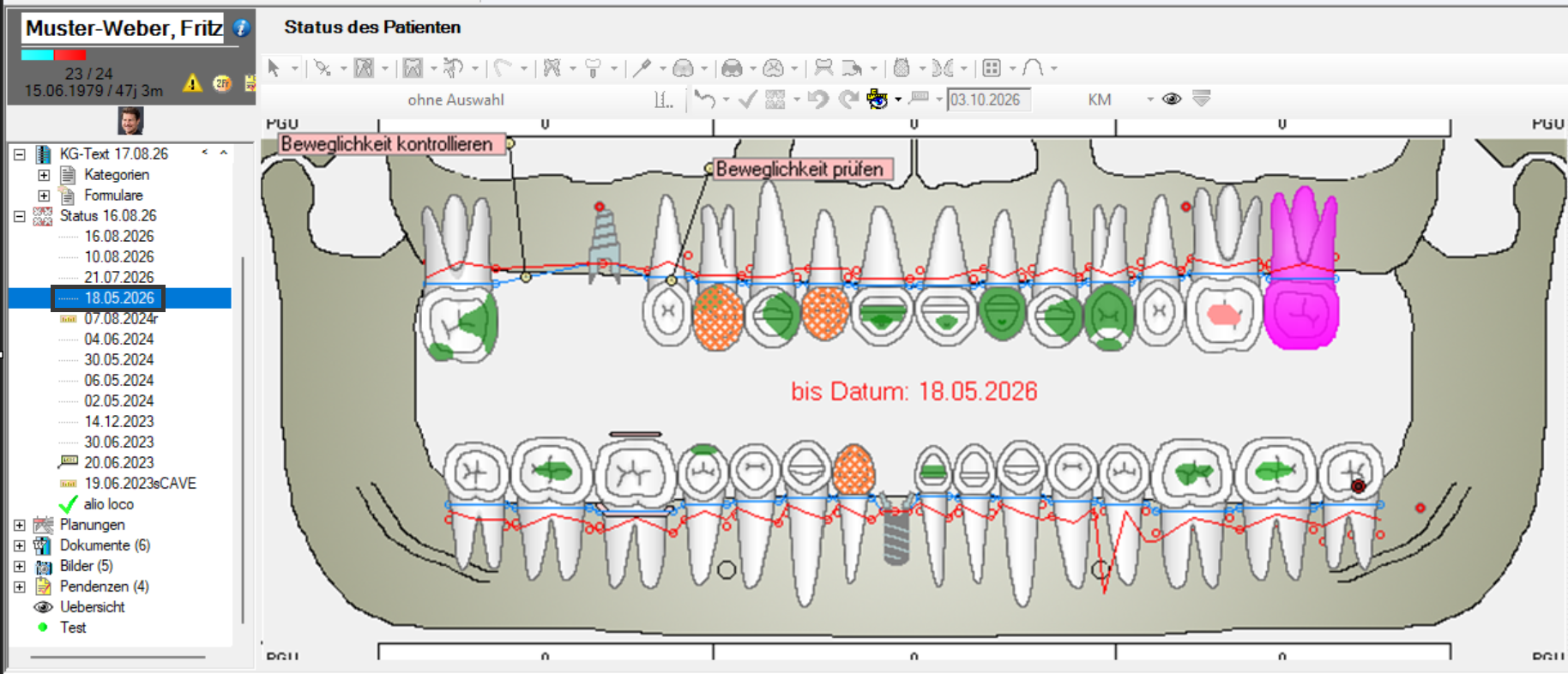

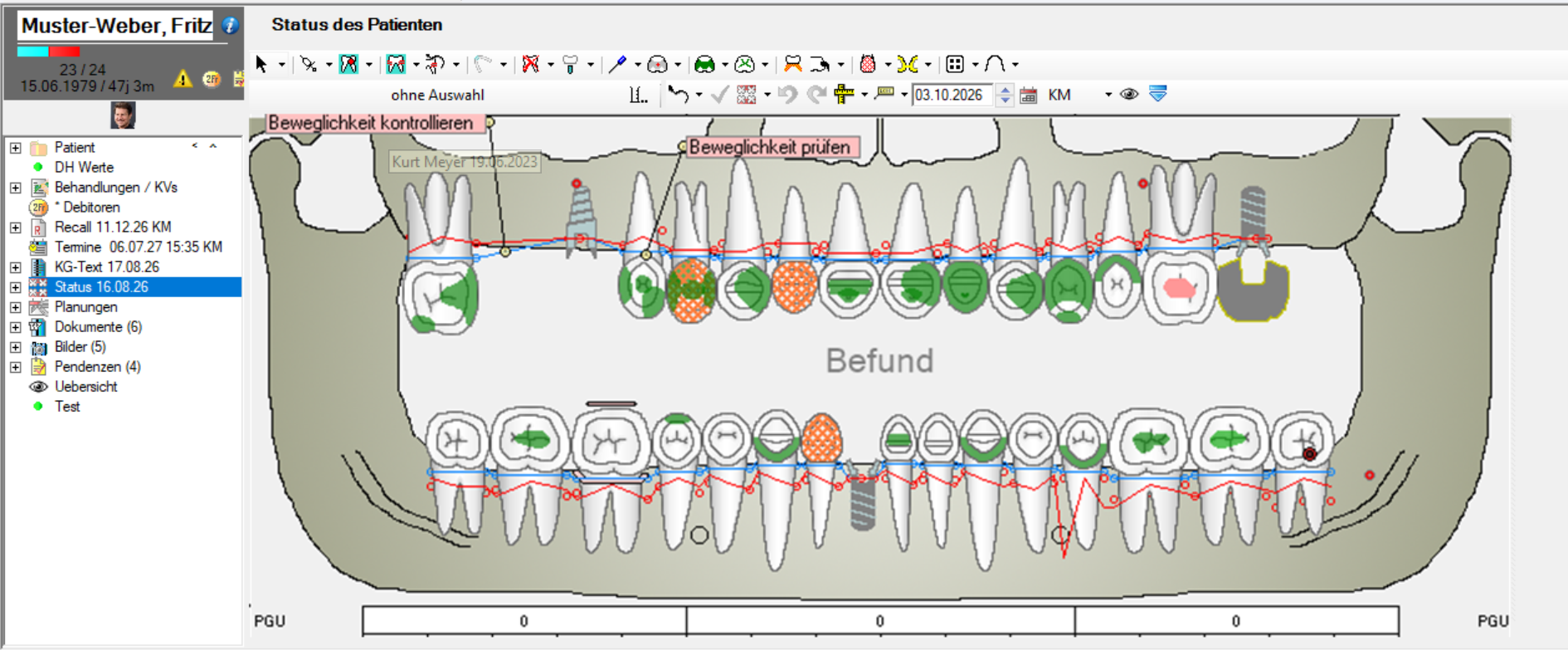

Ansichtsart 1: Status im Patienten-Tree

1. Patient wählen.
2. Im Tree auf Status ⇾ Datum klicken.

3. Für frühere Staten auf das Plus drücken. Ist ein altes Datum gewählt, sind keine Eingaben möglich.

Maustasten im Tree

➜ Linke Maustaste auf ein früheres Datum: zeigt alle Eintragungen bis zu diesem Datum.
➜ Rechte Maustaste: zeigt nur die Eintragungen von diesem Tag.

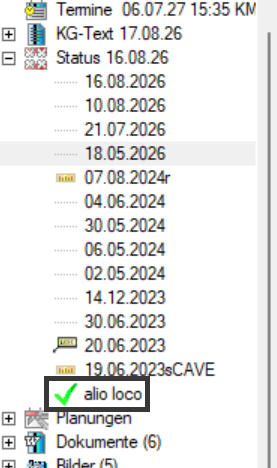

Buchstaben im Tree

Ein separater Eintrag alio loco führt die Befunde alio loco (an einem anderen Ort).

Ansichtsart 2: Status im freien Fenster

Diese Ansicht braucht es, wenn beim Patienten etwas nachgesehen wird, zum Beispiel ein Bild oder ein Dokument, und der Status gleichzeitig sichtbar bleiben soll.

1. In der Toolbar auf den KGWin-Knopf klicken, oder im Menü KG-Status Fenster öffnen wählen.

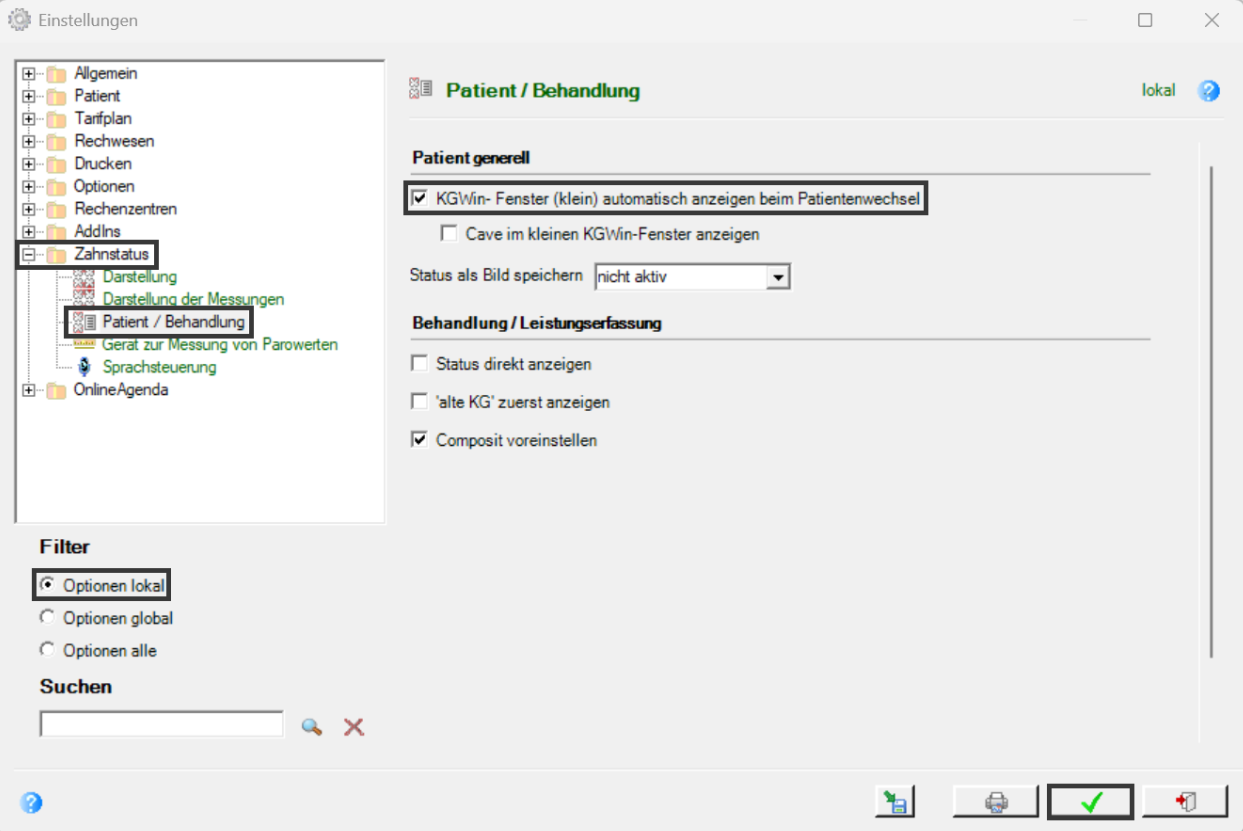

Optionen unter Patient / Behandlung

1. Extras ⇾ Optionen öffnen.

2.  Optionen lokal ⇾ Zahnstatus ⇾ Patient / Behandlung.

3. Die Einstellungen gelten pro PC.

4. Bereich	Option	Wirkung
   Patient generell	KGWin-Fenster (klein) automatisch anzeigen beim Patientenwechsel.	➜ öffnet das kleine Statusfenster, sobald ein Patient geöffnet wird
   Patient generell	Cave im kleinen KGWin-Fenster anzeigen.	➜ zeigt Cave-Einträge auch im kleinen Fenster
   Patient generell	Status als Bild speichern.	➜ legt fest, ob und wie der Status als Bild abgelegt wird
   Behandlung / Leistungserfassung	Status direkt anzeigen.	➜ öffnet die Behandlung direkt im Status
   Behandlung / Leistungserfassung	alte KG zuerst anzeigen.	➜ zeigt die bisherige Krankengeschichte zuoberst
   Behandlung / Leistungserfassung	Composit voreinstellen.	➜ wählt Komposit als Standardmaterial vor

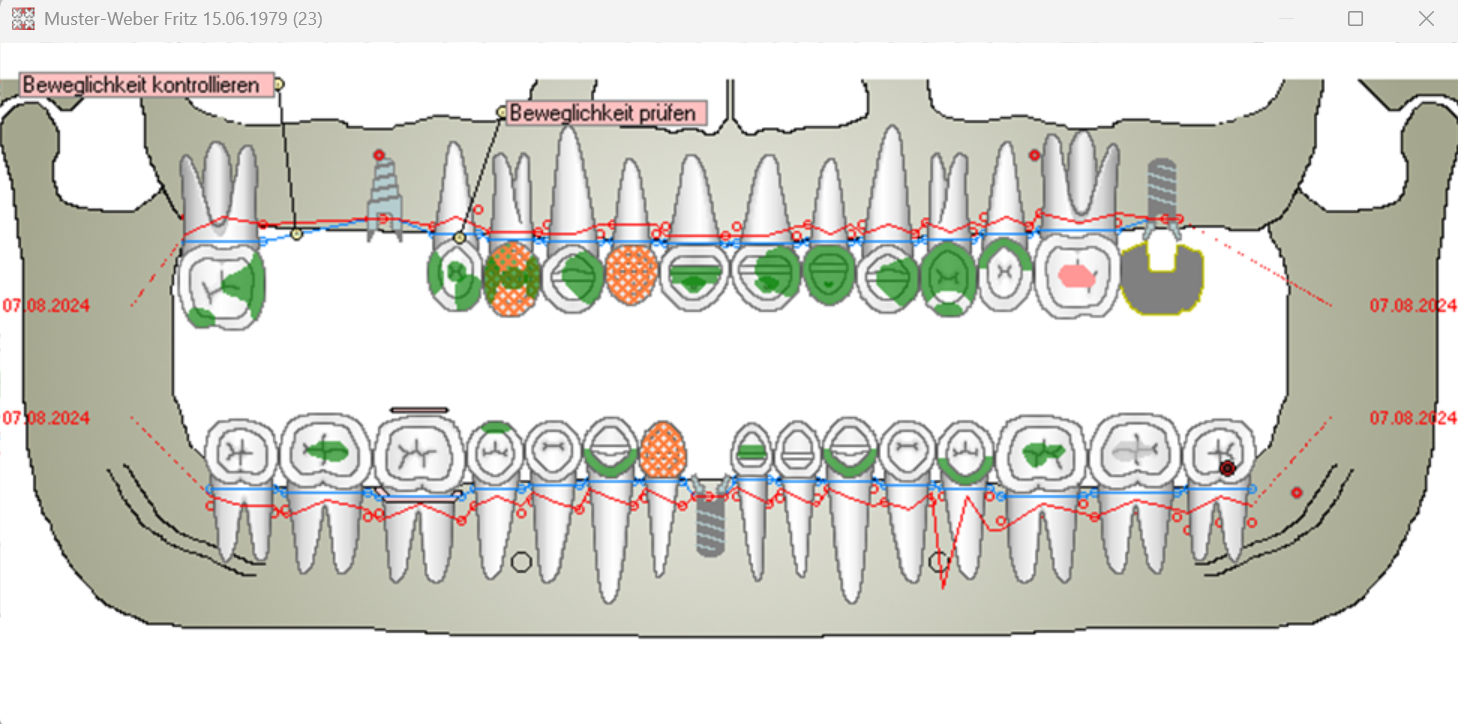

Status-Fenster klein

➜ Frei auf dem Bildschirm platzierbar, in der Grösse veränderbar, minimier- und maximierbar.
➜ Ein Klick in die Grafik macht daraus das voll funktionale grosse Status-Fenster.

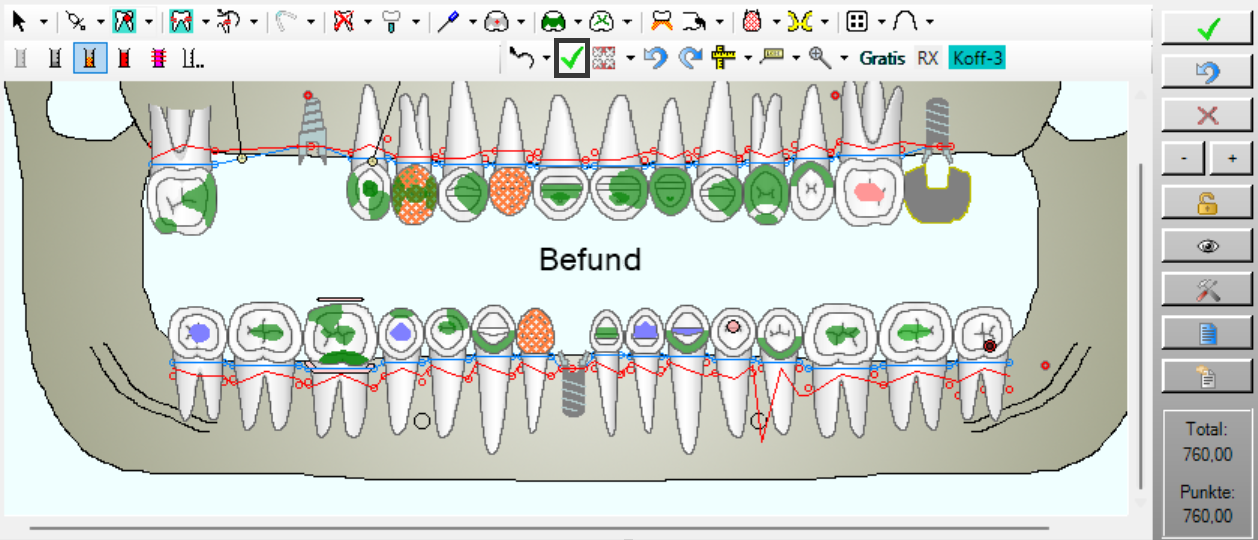

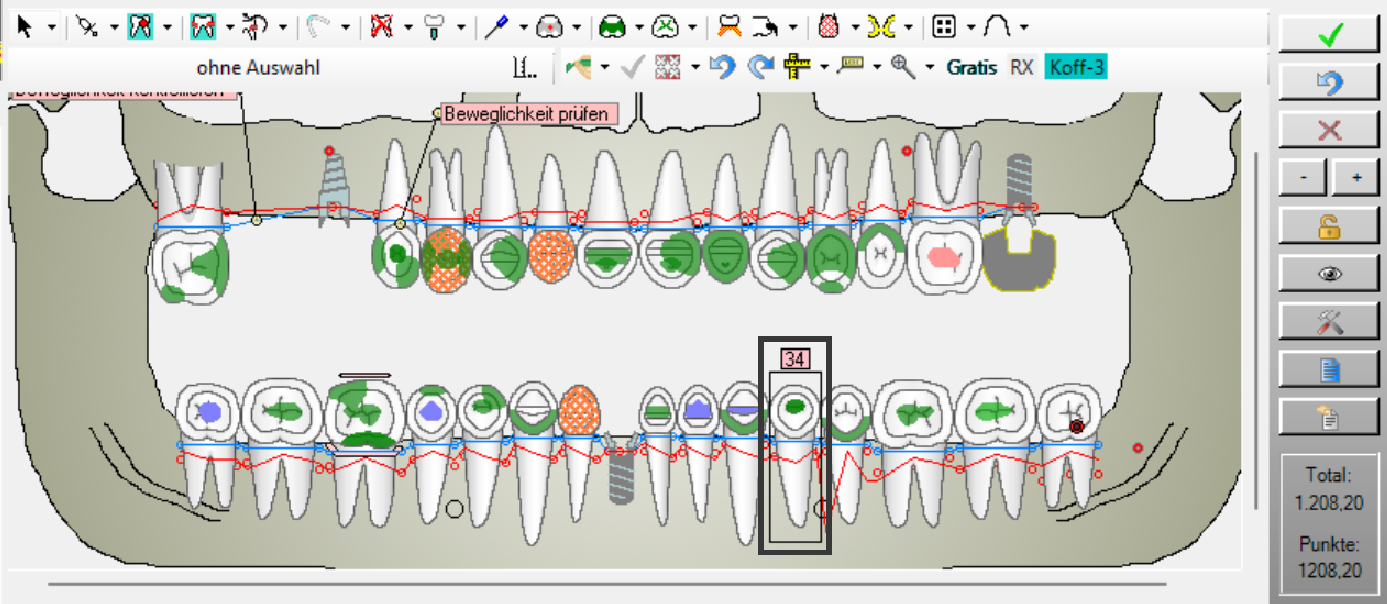

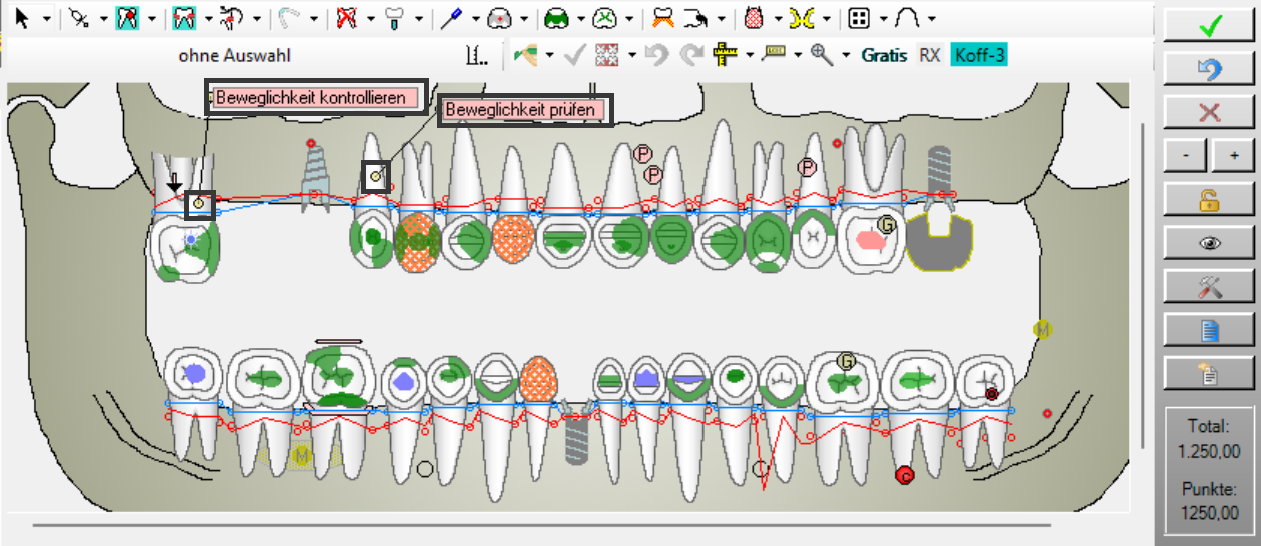

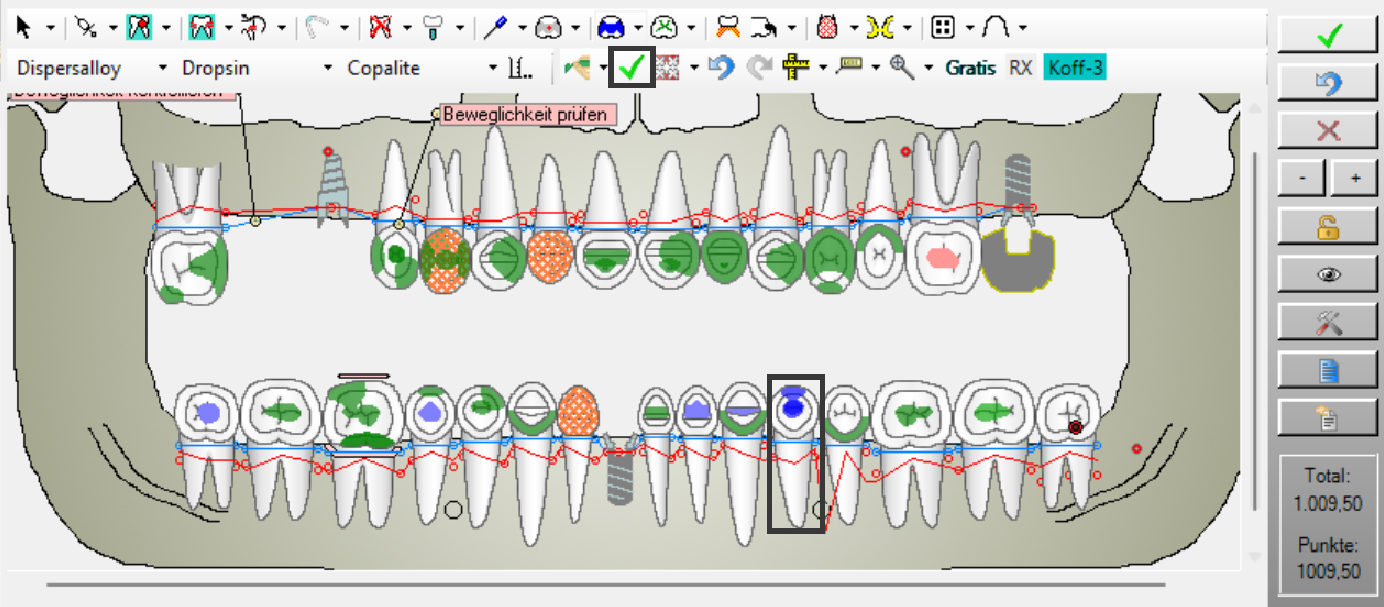

Status-Fenster gross

Hier lassen sich neben den Behandlungen auch Messungen eingeben, drucken und die Grafik ins Clipboard kopieren. Die Knöpfe am rechten Fensterrand:

Knopf	Funktion
	Änderungen speichern und Fenster schliessen
	Ohne Speichern das Fenster schliessen
	Zahnstatus drucken
	Zahnstatus ins Clipboard kopieren

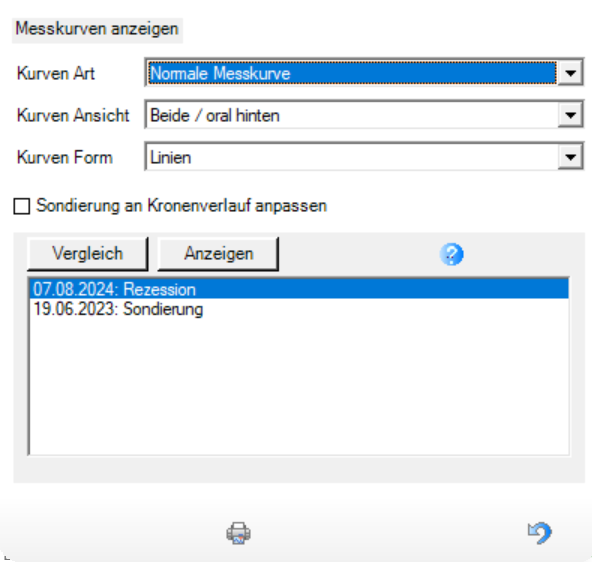

	Messkurven anzeigen
	Fenster wieder verkleinern

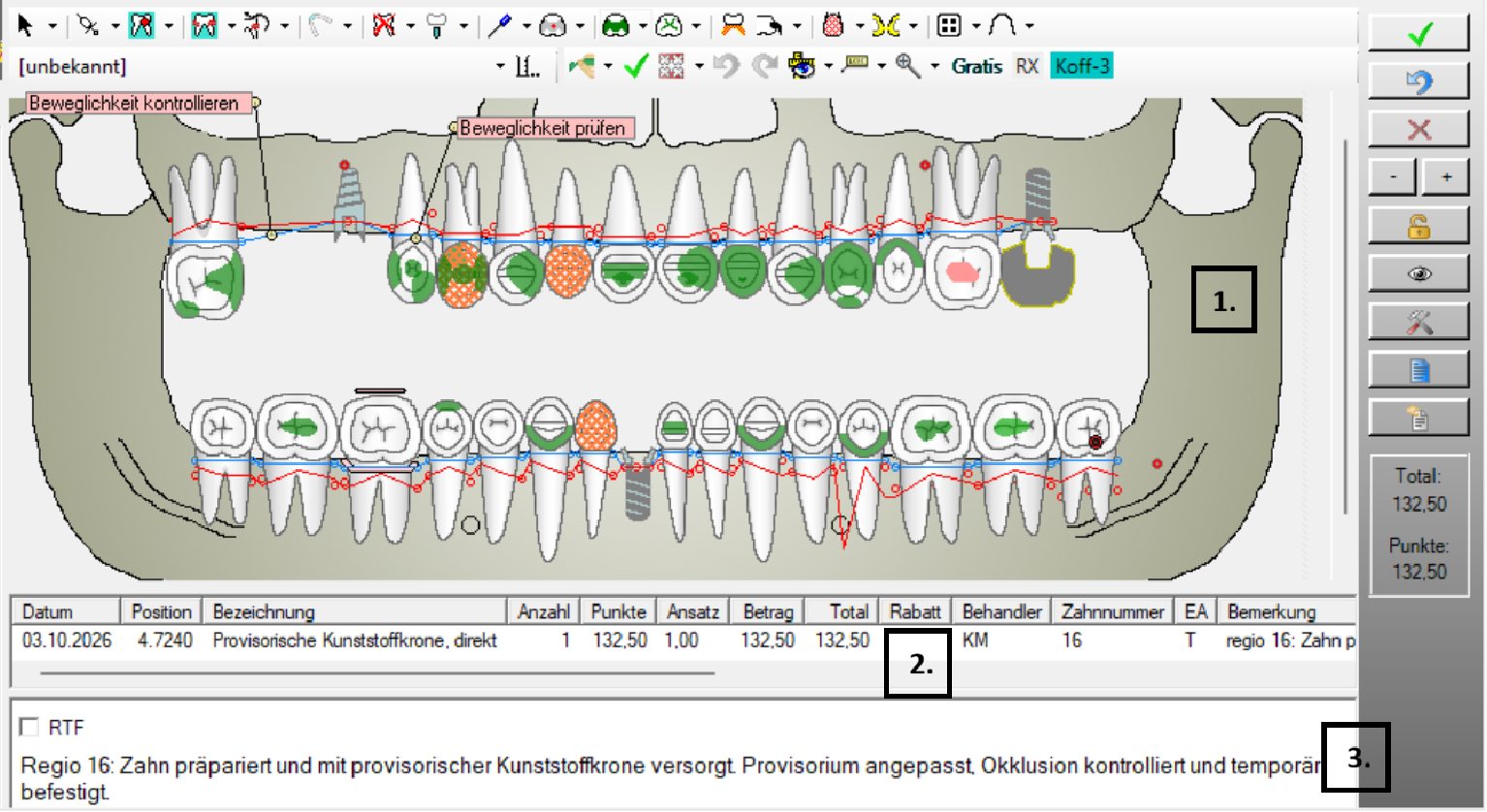

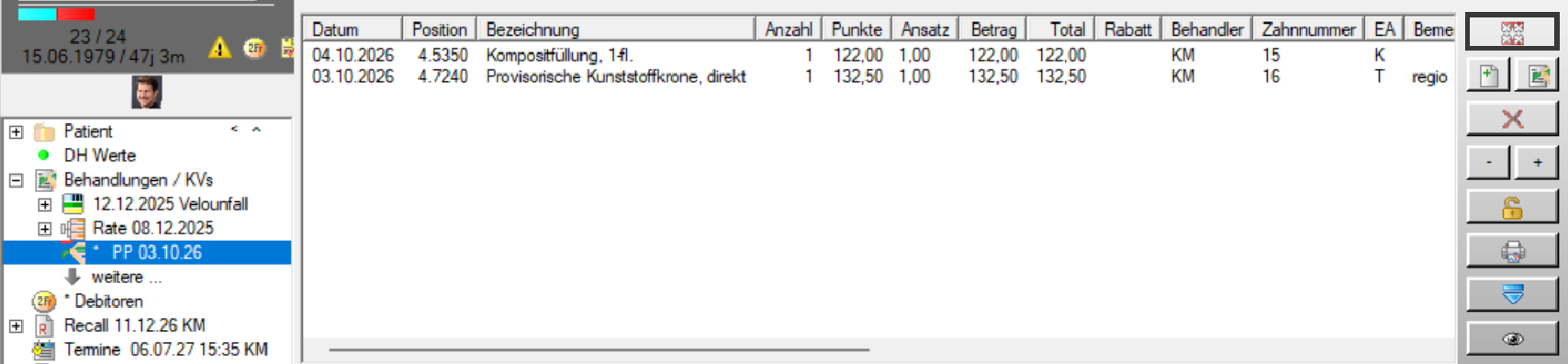

Ansichtsart 3: Status im Behandlungsfenster

Diese Ansicht ist für die Leistungserfassung gedacht. Status, erfasste Leistungen, KG-Text und Toolbox sind gleichzeitig sichtbar. Statt Leistungen und Toolbox lassen sich wechselweise die Krankengeschichte und die KG-Toolbox anzeigen.

1. Behandlung wählen.

2. Auf das Gebisssymbol klicken. Der Status öffnet sich für die Leistungserfassung in dieser Behandlung.

   ➜ Behandlungsfenster mit Status
   ➜ Leistungspositionen
   ➜ KG-Text
3. Operationen einzeichnen. Leistungspositionen und KG-Text werden laufend nachgeführt.

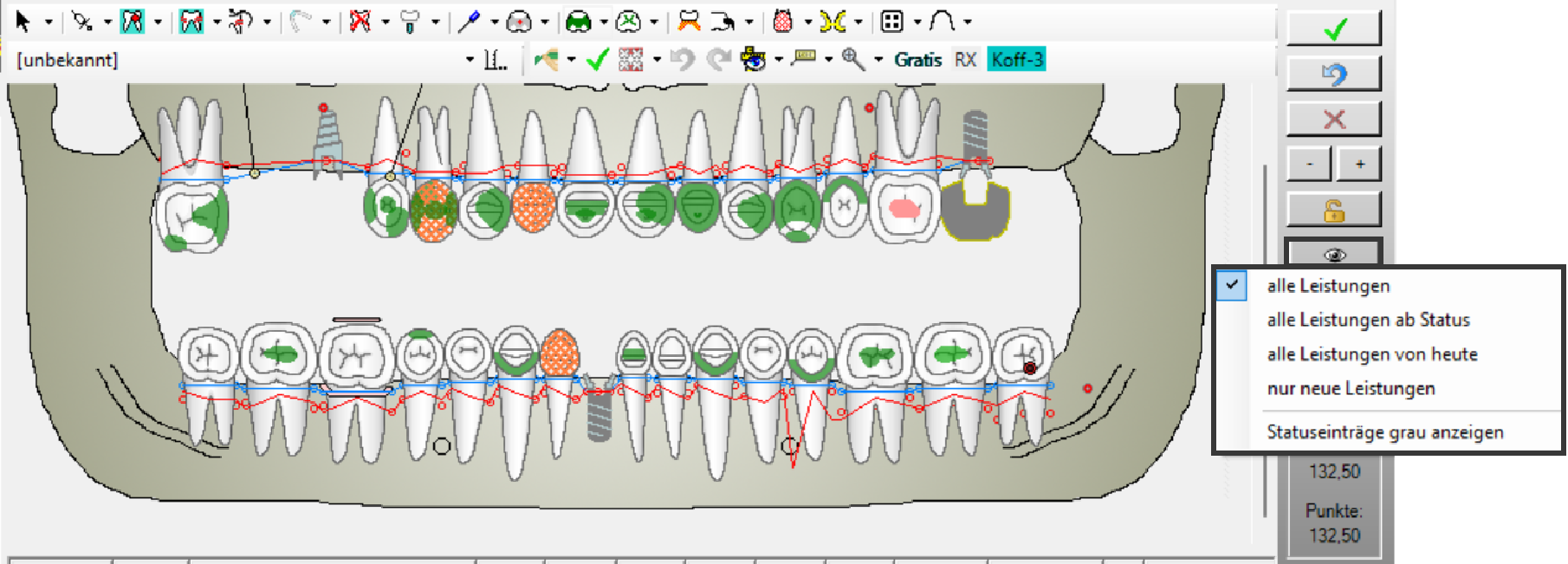

Erfasste Leistungen anzeigen

Es kann sein, dass nicht alle Leistungen in der Statusansicht sichtbar sind. Das ist einstellbar.

1. In der Behandlung in den Status wechseln.
2. Auf klicken und gewünschte Option wählen.


Vor dem Zeichnen einstellen

Alles in diesem Kapitel wird gesetzt, bevor gezeichnet wird. Die Einstellungen entscheiden mit, was verrechnet und was in die Krankengeschichte geschrieben wird.

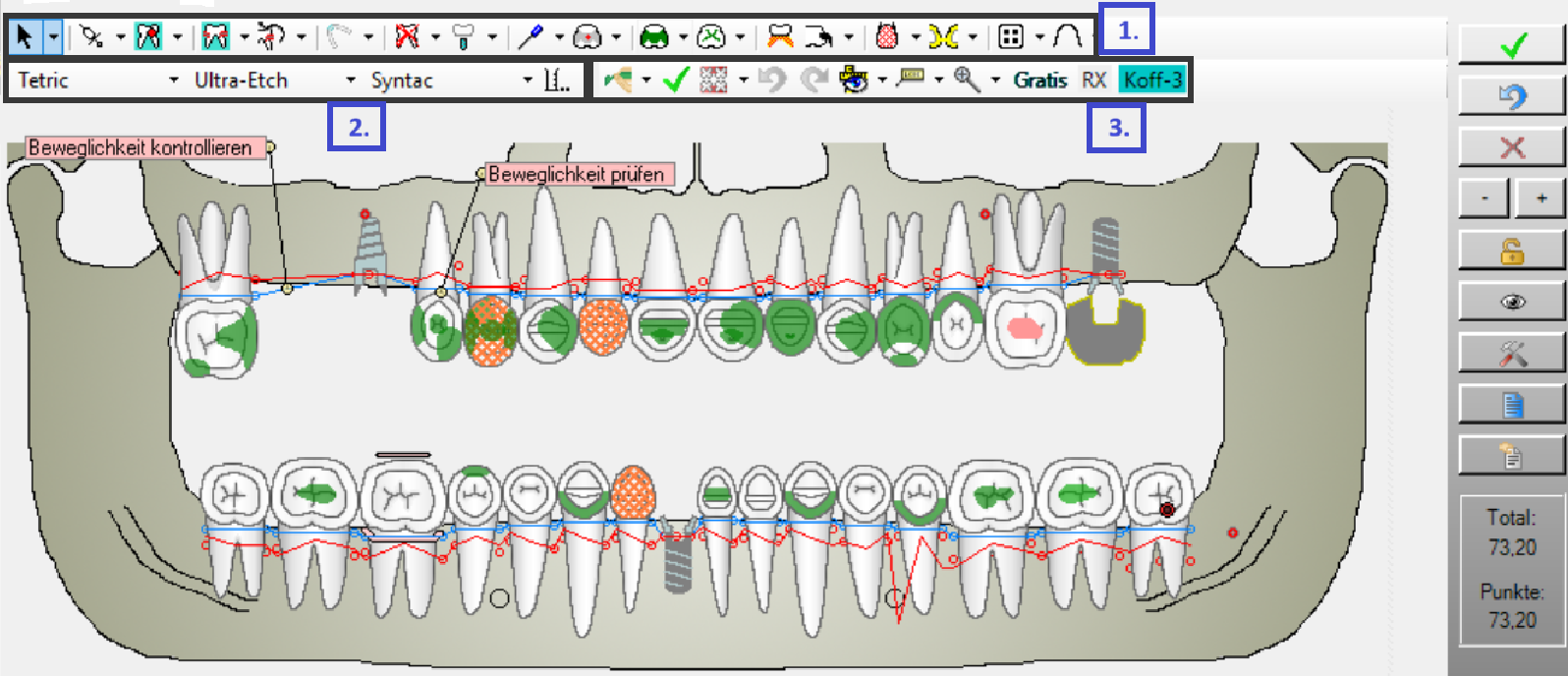

Die drei Symbolgruppen

Gruppe	Inhalt	Beispiele
	Icons vom SSO-Tarif für Behandlungen und Befunde	Füllung, Krone, Karies, etc.
	Zahnärztliche Materialien oder Pathologiestufen	Tetric, VMK, Karies sicca, etc.
	Übrige Angaben für das Zeichnen und Anzeigen	Modus, Datum, Behandler, Ansicht, etc.

Symbolgruppe besteht aus neun Knöpfen mit je einem Ausklappmenü. Die neun Gruppen entsprechen den Abschnitten in Kapitel 5:

Modus wählen

Der erste Knopf in Symbolgruppe öffnet das Modusmenü. Es enthält diese Einträge:

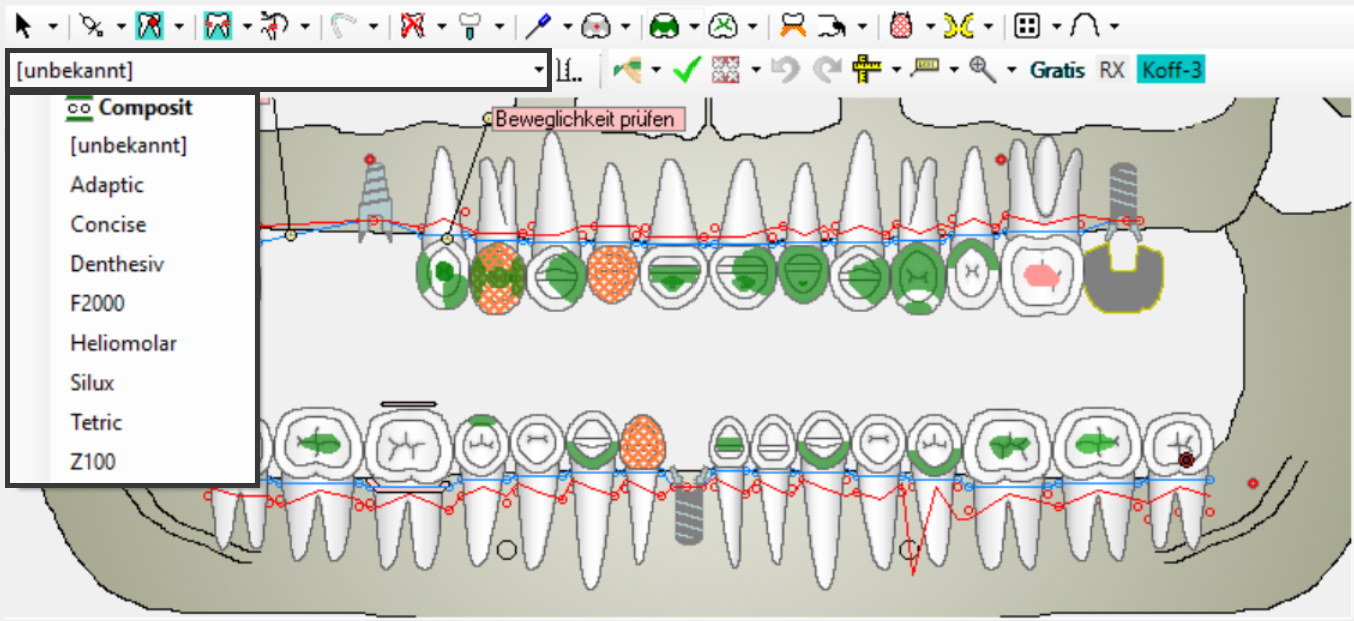

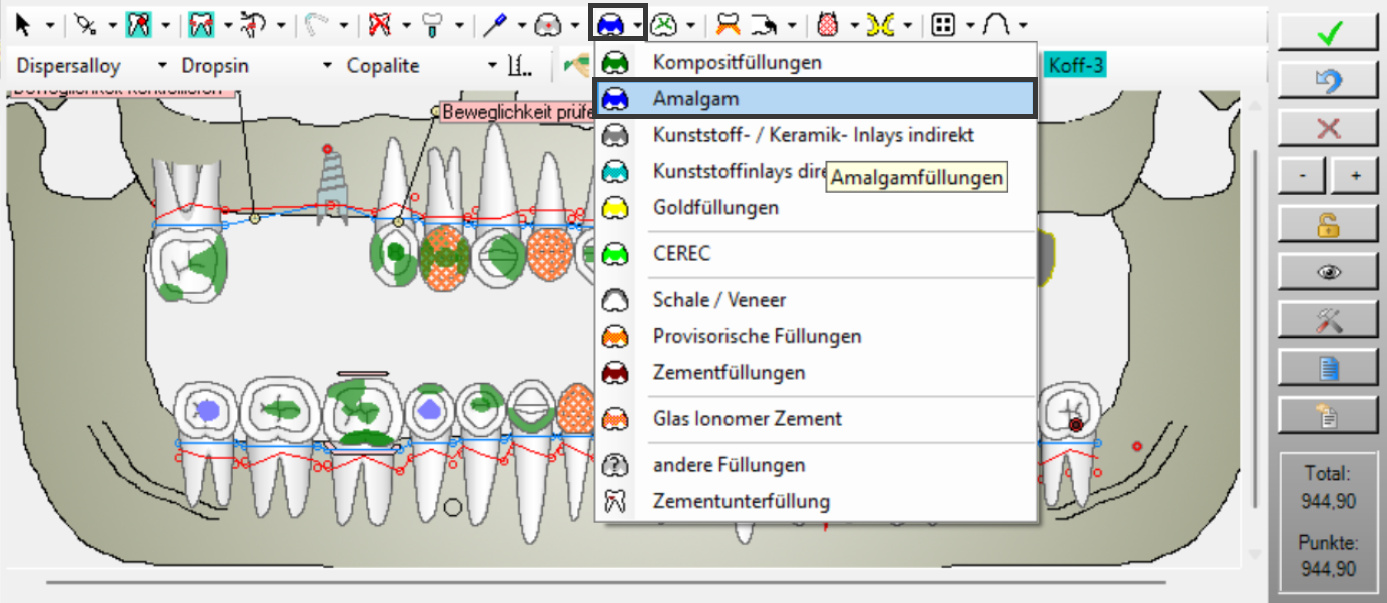

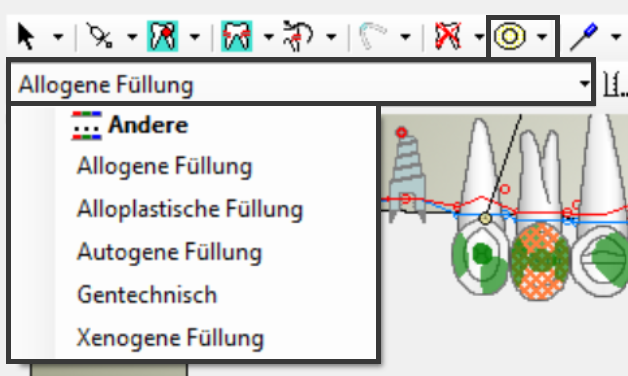

Materiallisten

In der Icongruppe werden die verwendeten Materialien gewählt. Neben dem Hauptmaterial in der linken Box können ein bis zwei weitere Auswahlboxen erscheinen, zum Beispiel für Ätzmittel und Bonding. Das gewählte Material notiert KGWin mit Namen in der Krankengeschichte.

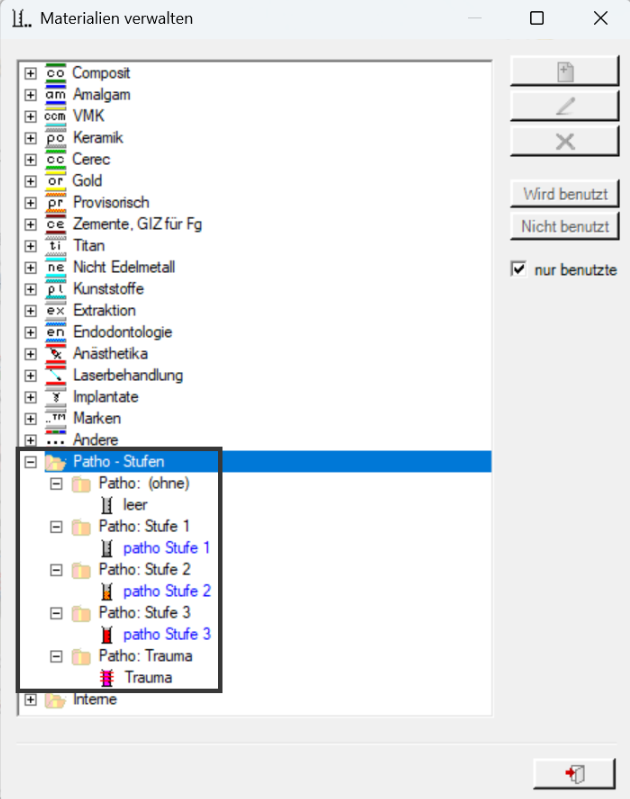

Pathologiestufen

Bei Befunden erscheinen statt der Materiallisten fünf Pathologiestufen , zum Beispiel für trockene oder dringende Karies. Die Stufe wird gewählt, nachdem das Befundungswerkzeug gewählt wurde, und zwar in der Symbolleiste.

Datum und Behandler

➜ Datum: Datum für die Behandlungen und Befunde, die eingezeichnet werden. Mit Kalenderknopf und Pfeiltasten.
➜ Behandler: Person, welche die Behandlung oder den Befund ausgeführt hat, als Kürzel in der Auswahlbox.
➜ Beides vor dem Einzeichnen prüfen. Beide Angaben gehen unverändert in Leistung und Krankengeschichte.

Zeichnen, korrigieren und löschen

Allgemeines Vorgehen

1. In Gruppe ein Werkzeug wählen, zum Beispiel eine Operation oder eine Befundung.
2. In Gruppe Material und Zusatzmaterialien wählen.
3. In Gruppe  die Einstellungen prüfen: Modus, Datum, Behandler.
4. Mit der Maus über den Zahn oder die Position fahren. Je nach Lage des Mauspfeils erscheint eine passende Zeichnung, zum Beispiel MO oder OD, in der Farbe des gewählten Materials.
5. Mit der linken Maustaste auf den Zahn klicken. Zeichnung, KG-Text und Leistungen werden übernommen.

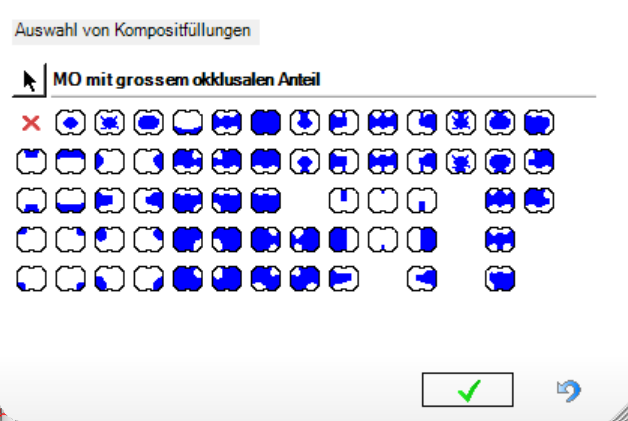

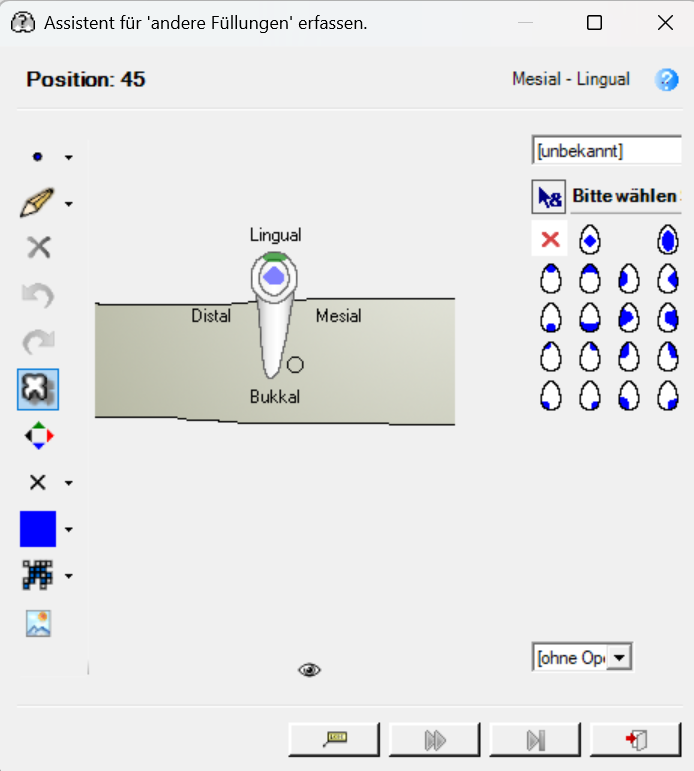

Auswahlfenster und Assistent

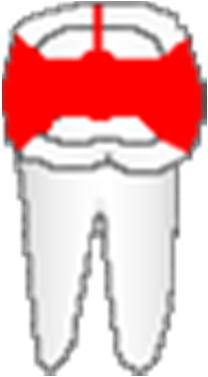

Besonders bei Kompositfüllungen ist die richtige Füllungslage nicht immer leicht zu treffen. Dafür gibt es bei vielen Operationen ein Auswahlfenster oder einen Assistenten:

➜ linke Maustaste auf einen Zahn, bei dem keine Zeichnung vorgeschlagen wird: es öffnet sich das Auswahlfenster.
➜ rechte Maustaste auf den Zahn: es öffnet sich der Assistent. Über den Moduseintrag Assistent immer aufrufen lässt sich der Assistent dauerhaft erzwingen.

Linien zeichnen

Bei pp-Stiften, intrakanalären Stiften, Drähten und ähnlichem werden Linien gezeichnet.

1. Werkzeug aus Symbolgruppe wählen.
2. Linke Maustaste auf dem Startpunkt drücken und gedrückt halten.
3. Bis zum End- oder Knickpunkt fahren und die Maustaste loslassen.
4. Bei einem Knick sofort nochmals die linke Maustaste drücken und zum nächsten Endpunkt fahren.
5. Shift gedrückt halten ergibt eine waagrechte Linie.

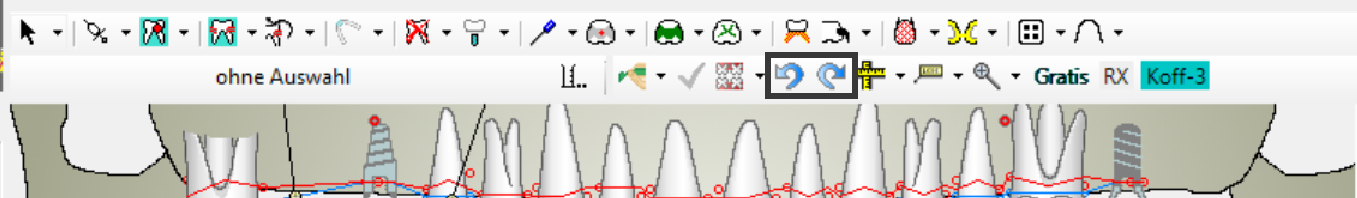

Rückgängig und Wiederherstellen

➜ Rückgängig: löscht jede Zeichnung wieder, solange das Statusfenster offen ist und nicht gespeichert wurde.
➜ Wiederherstellen: stellt jeden mit Rückgängig entfernten Schritt wieder her.
➜ Wurde der Status zwischenzeitlich verlassen, funktionieren Rückgängig und Wiederherstellen nicht mehr. Dann muss die Operation gelöscht werden.

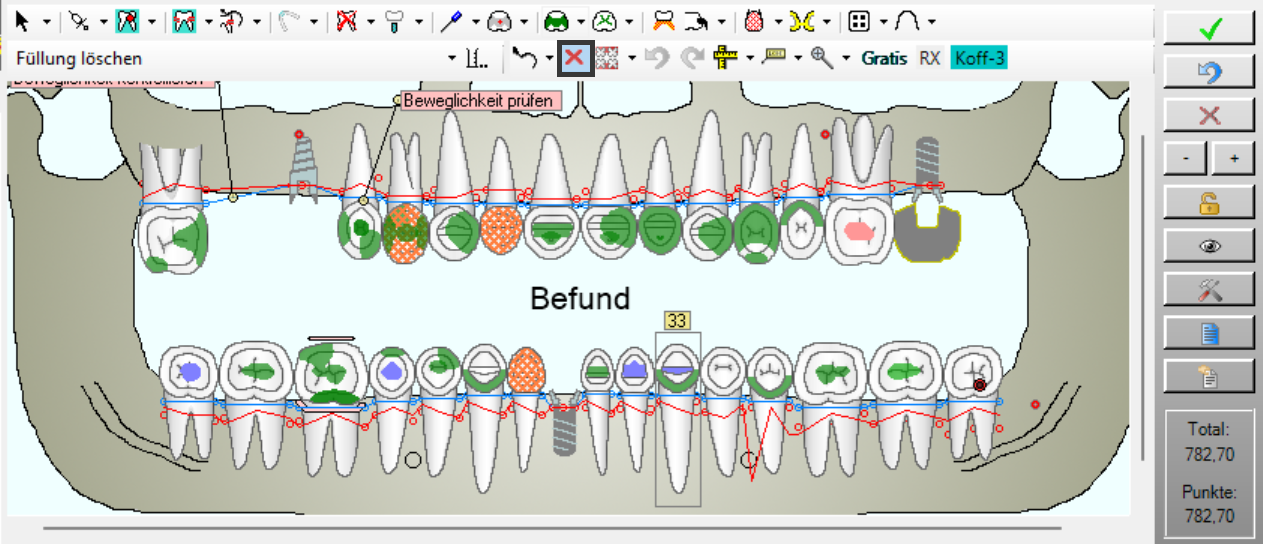

Operationen löschen

Erfassen und Löschen umschalten

Der bzw. das in der Symbolgruppe schaltet um:

➜ - Operationen setzen, also einzeichnen.

➜ - Operation löschen.

Variante 1: über das Werkzeug

1. Das Werkzeug wählen, mit dem die Zeichnung ursprünglich erstellt wurde, zum Beispiel Füllung.

2. In der Symbolgruppe auf den klicken.

3. Er wechselt zum .

4. Auf den Zahn klicken, bei dem die Operation gelöscht werden soll.

5. Kommen mehrere Operationen in Frage, in der Liste die richtige wählen.

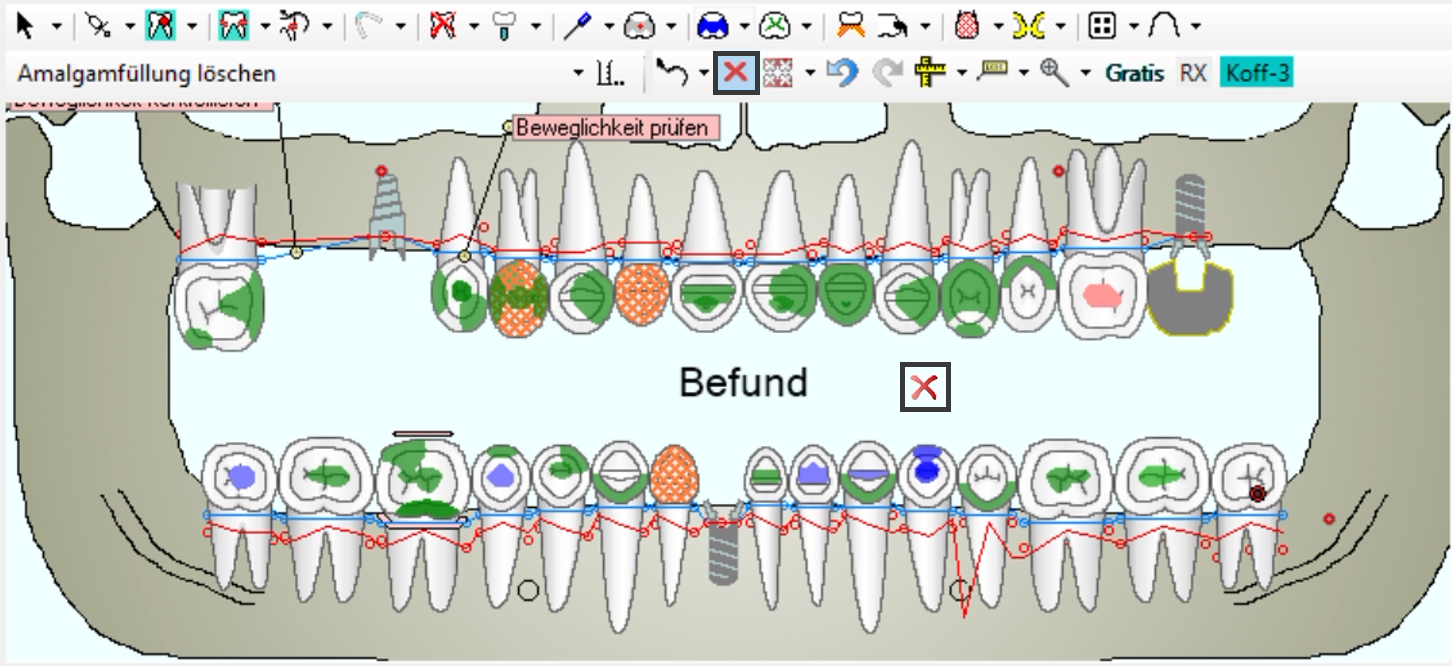

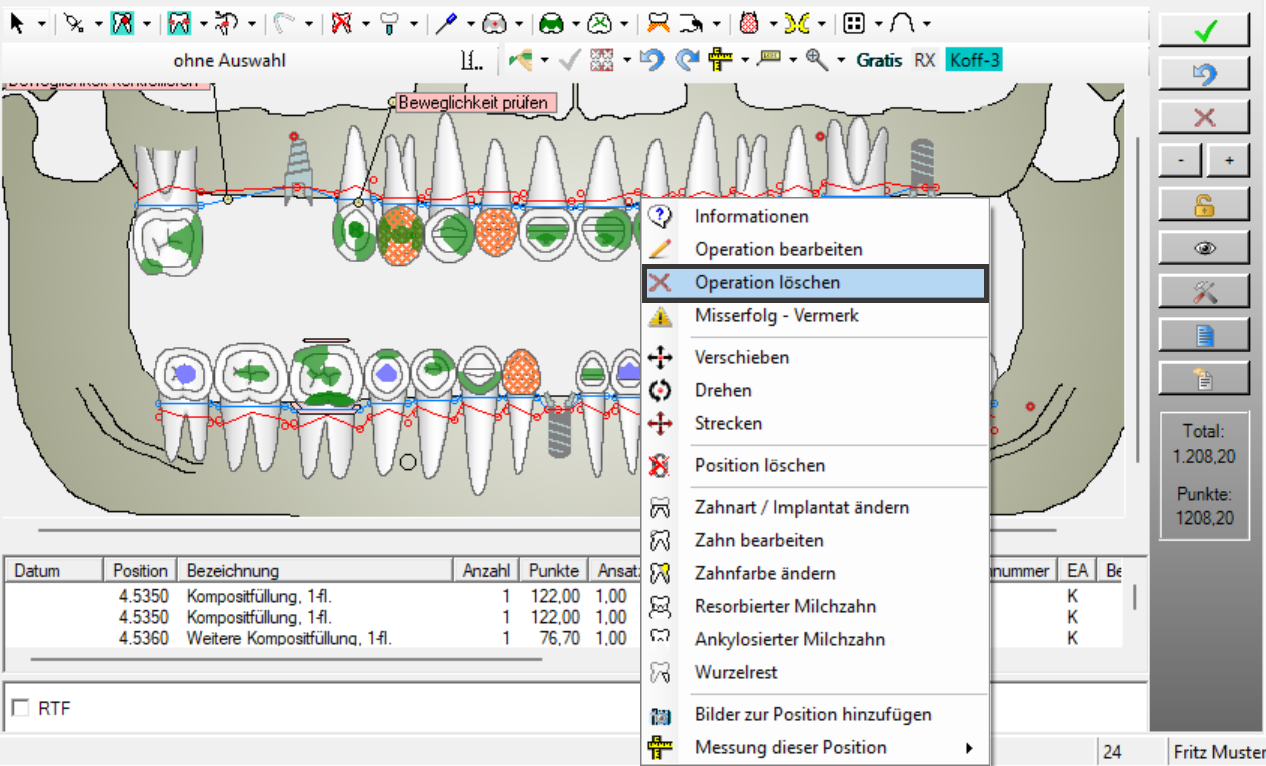

Variante 2: über das Kontextmenü

1. Mit der rechten Maustaste auf den Zahn klicken und Operation löschen wählen.

2. Die zu löschende Operation wählen und mit dem grünen Haken bestätigen.

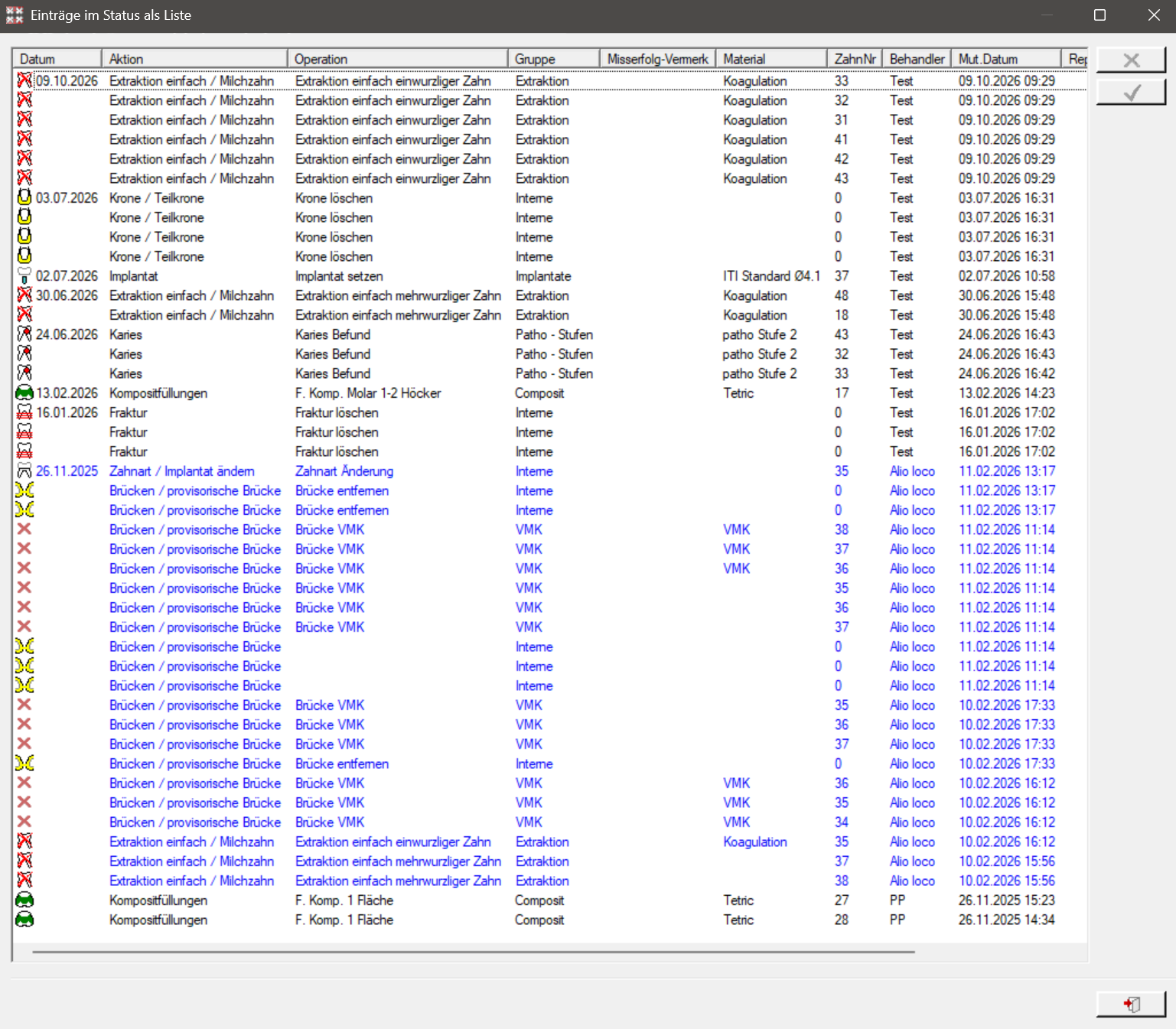

3. Das Auswahlfenster zeigt die Spalten Operationsart, Datum, Operation, Status Art und Material.
4. Das Fenster behandelt zwei Fälle unterschiedlich: Operationen von heute werden gelöscht, Operationen von früher werden ab jetzt ausgeblendet. Die gelöschte Operation bleibt in den Staten mit älterem Datum erhalten.

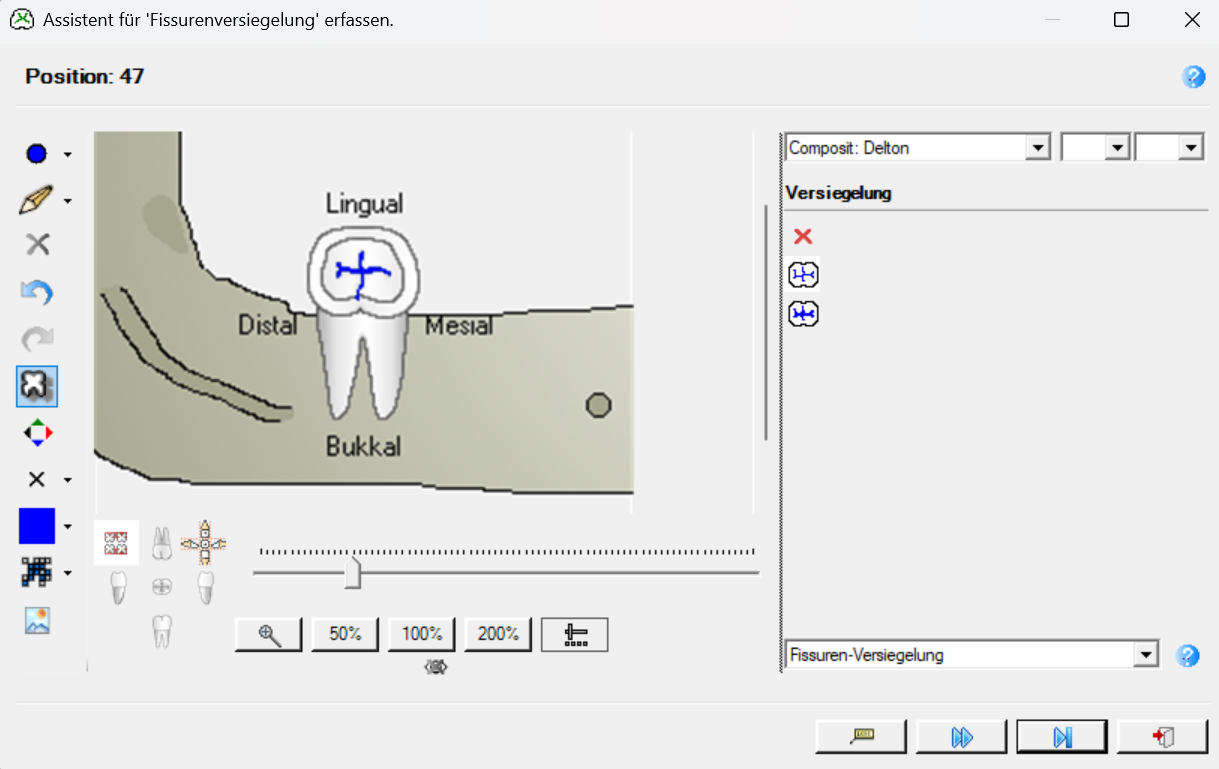

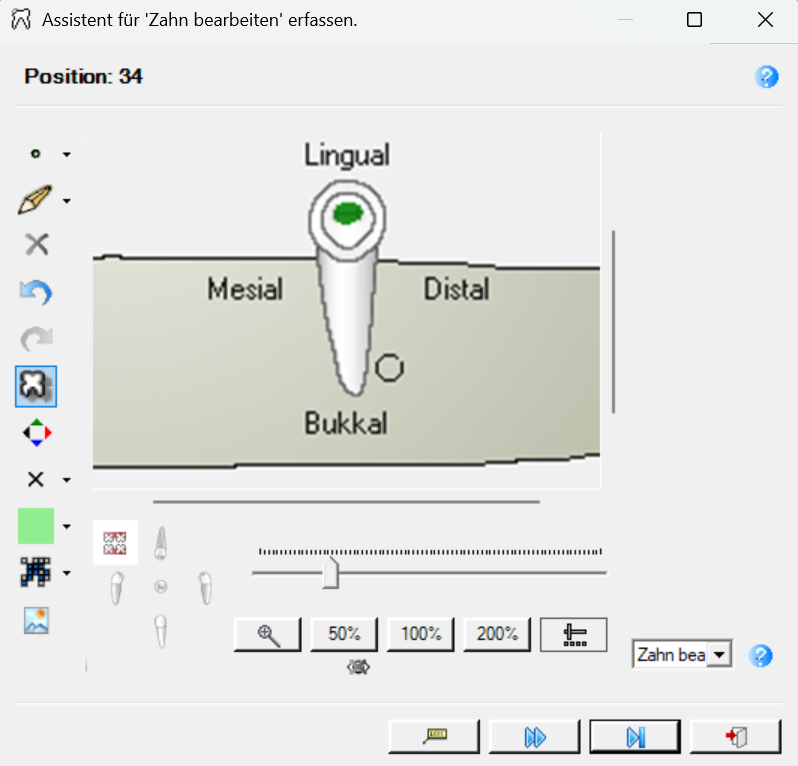

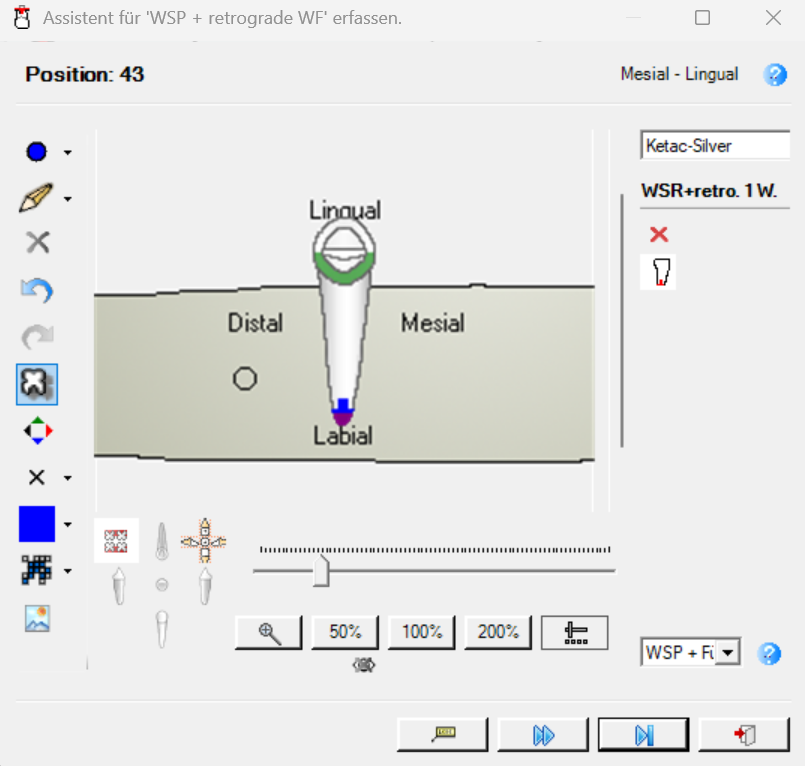

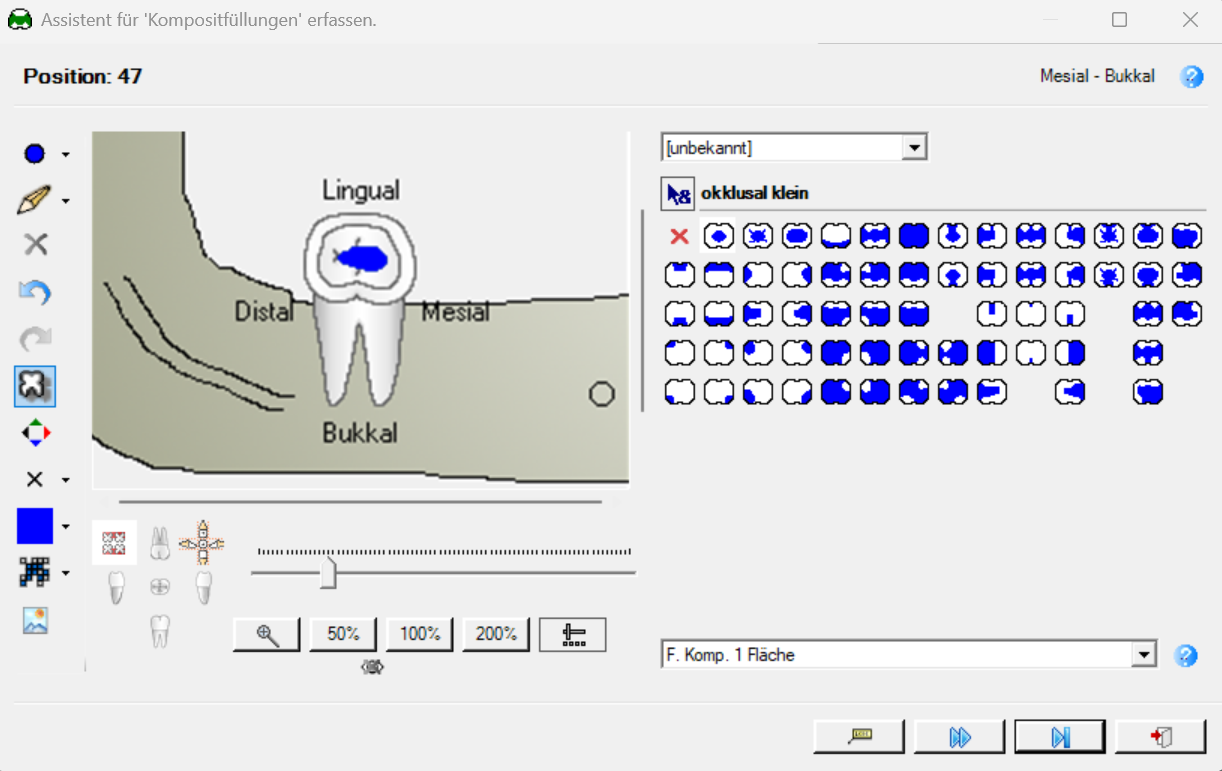

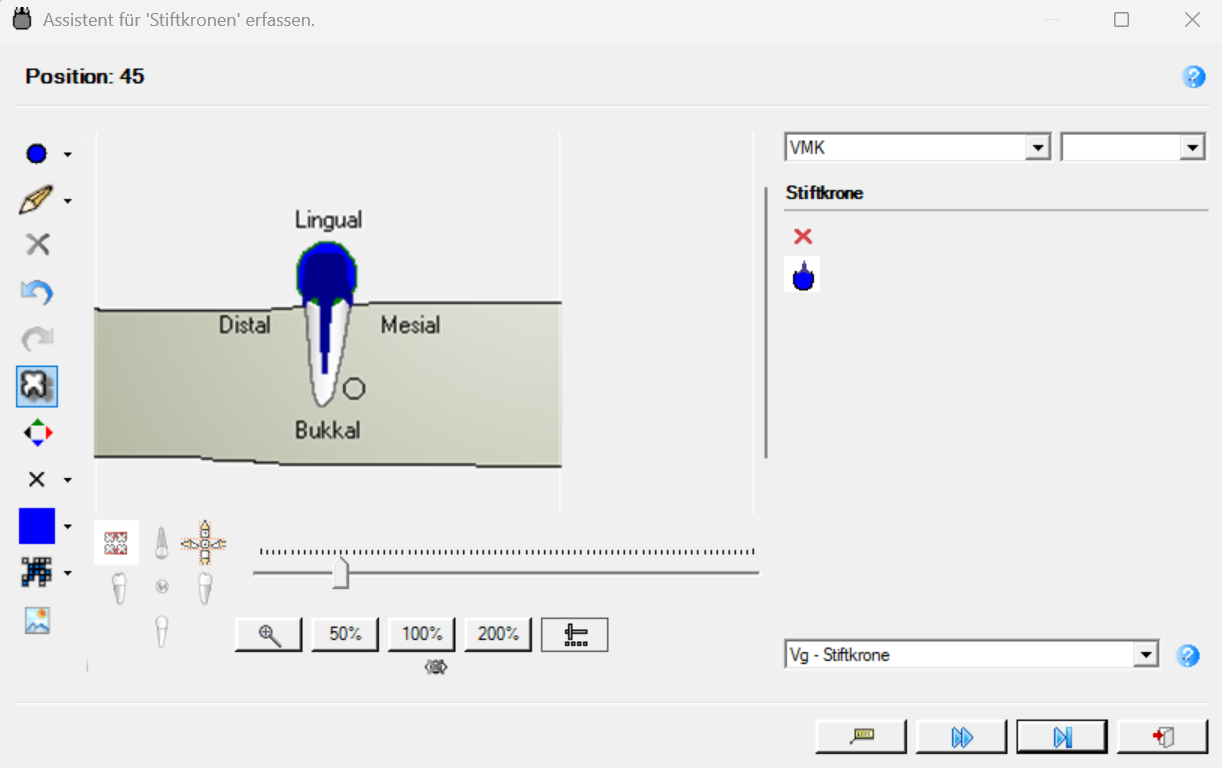

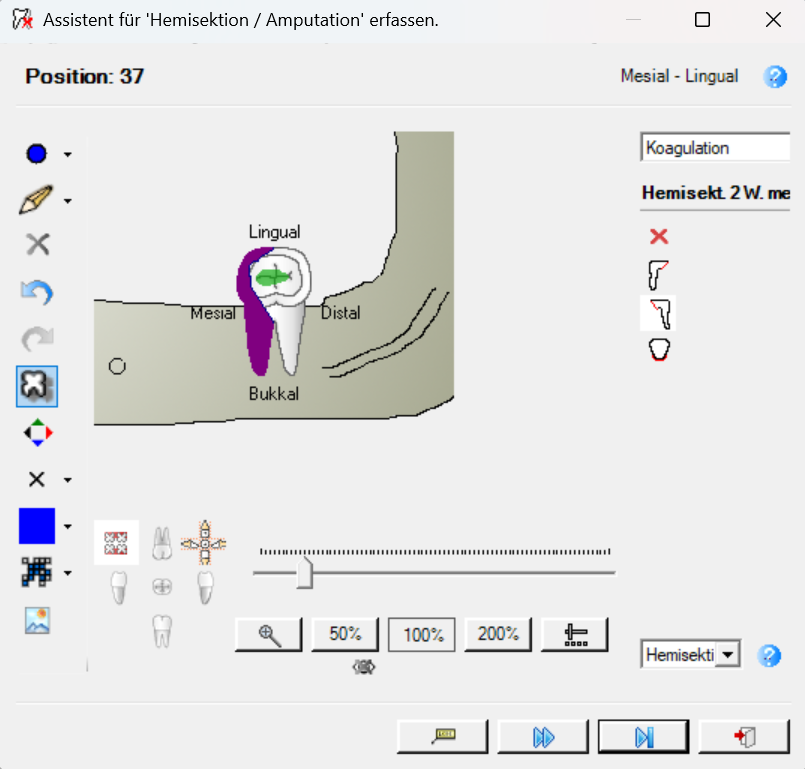

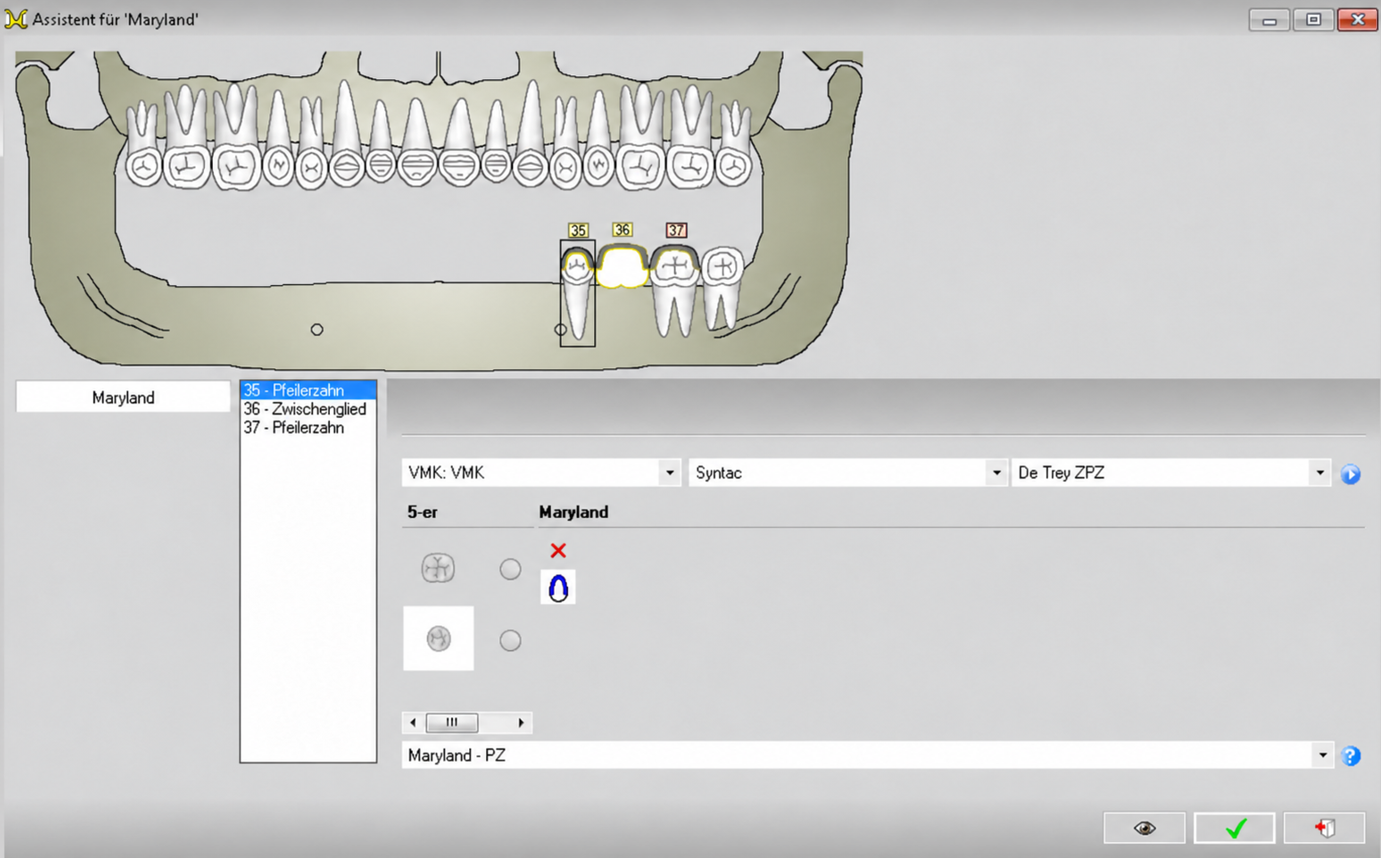

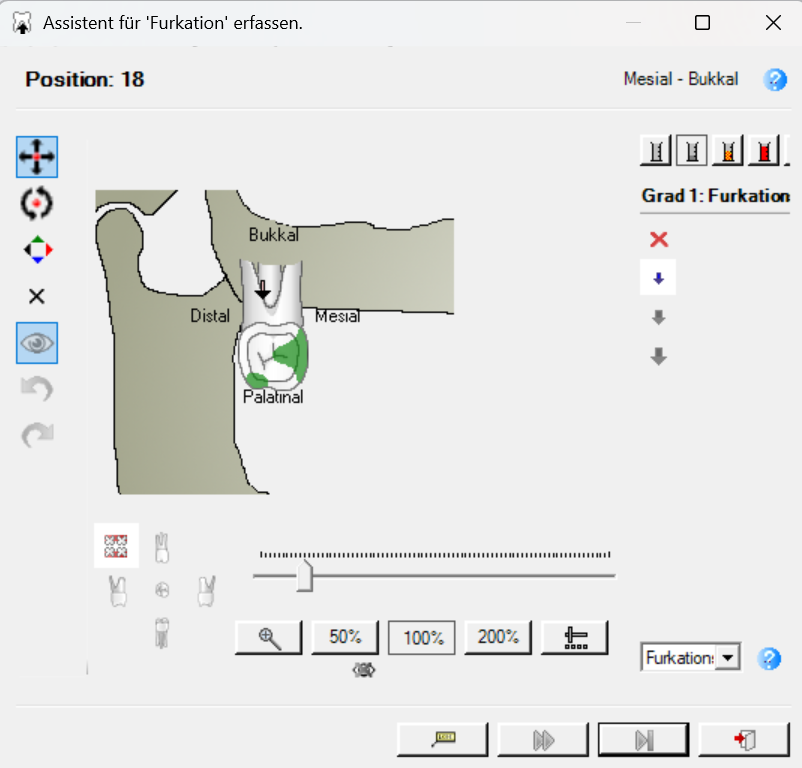

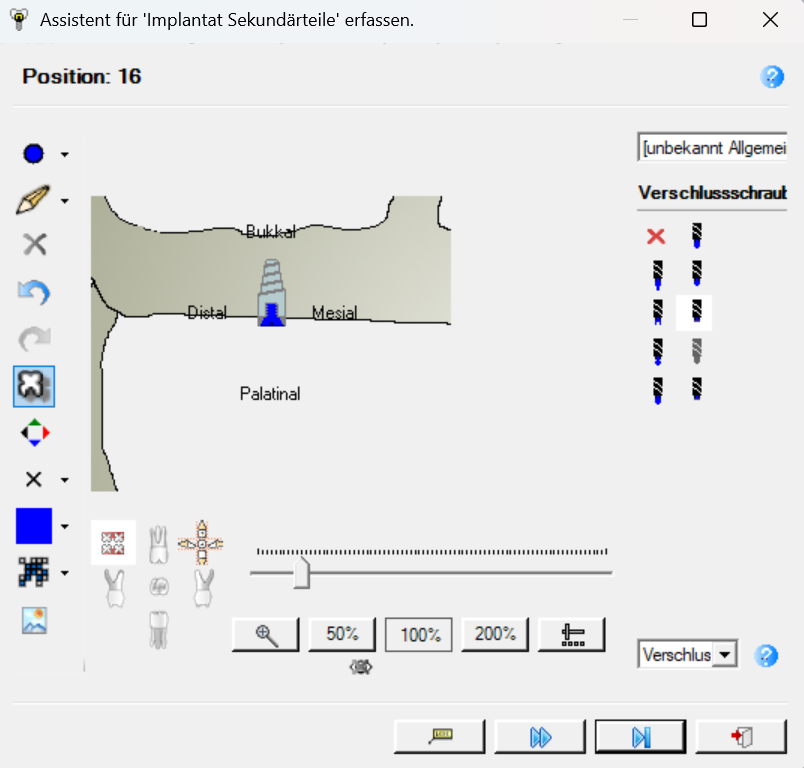

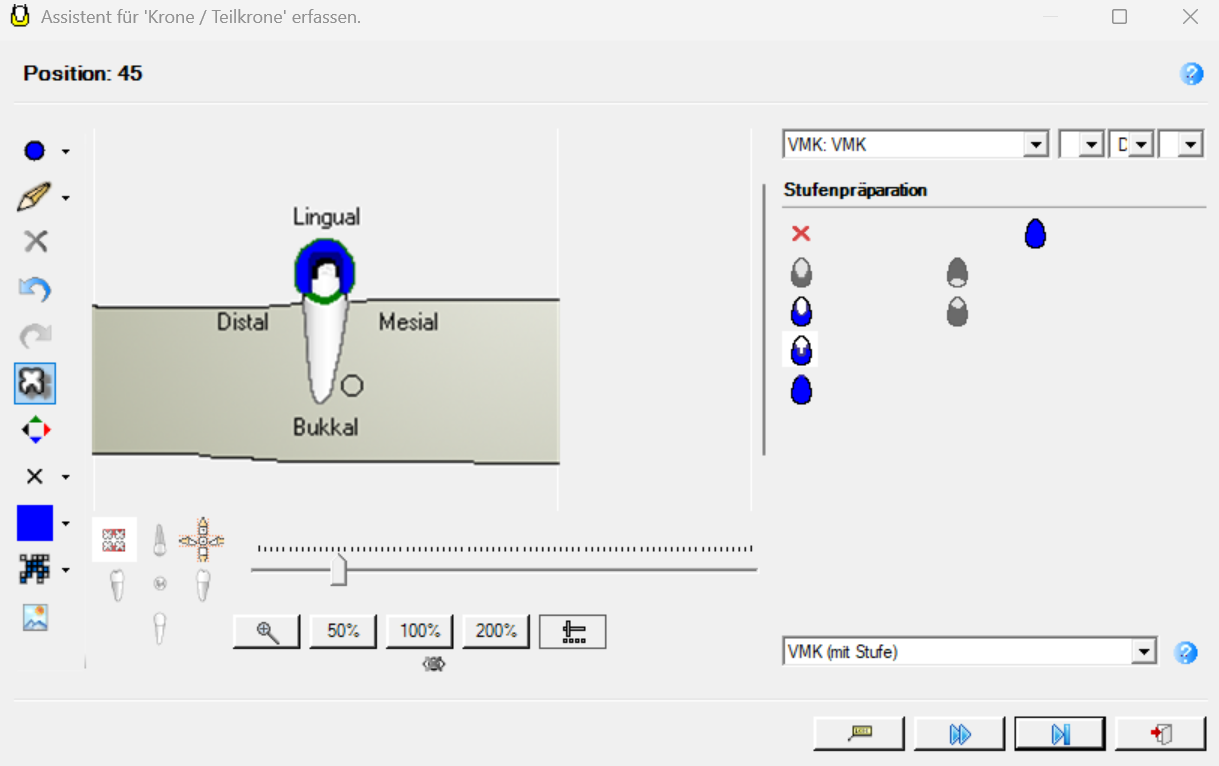

Zeichnungsassistent

Mit dem Zeichnungsassistenten lassen sich eingezeichnete Operationen verändern. Er öffnet sich mit der rechten Maustaste auf dem Zahn unter Zahn bearbeiten.

Werkzeug	Funktion
	Pinselstärke auswählen
	Freihandzeichnen
	Alle Änderungen löschen
	Letzte Aktion rückgängig machen
	Zahn als Maske zum Zeichnen verwenden
	Gezeichnetes in die gewünschte Richtung verschieben
	Zentrierfunktion
	Zahnfarbe
	Erweiterte Aktionen
	Editor zum Bearbeiten des Bildes aufrufen

Im Assistenten stehen zusätzlich eine Grössenskala und die Zoomstufen 50%, 100% und 200% zur Verfügung. Oben links steht die Position des Zahnes.

Die sechs Komponenten einer Zeichnung

Jede Zeichnung kann sechs Komponenten haben. Um eine Komponente zu vergrössern oder zu verkleinern, auf das grüne Rechteck klicken.

Komponente	Bedeutung
Hauptfarbe	Malt meistens den grössten Teil der Zeichnung. Im Status wird sie durch die Farbe des gewählten Materials ersetzt, zum Beispiel Komposit grün.
Kontrast- / Konturfarbe	Zweite Farbe bei zweifarbigen Zeichnungen, zum Beispiel VMK mit Keramik hellgelb und Goldgerüst grau.
Tarnfarbe	Macht alles Gezeichnete unsichtbar, zum Beispiel abgebrochene Inzisalkanten. Die Fläche erscheint im Status durchsichtig.
Zahnfarbe	Vergrössert einen Zahn, zum Beispiel für eine anatomische Besonderheit.
Zahnfarbe Kontrast	Die schwarze Umrisslinie des Zahnes.
Zahnfarbe der Wurzel	Malt die Wurzel weiss aus.

Werkzeuge nach Fachgebiet

Jeder Abschnitt listet zuerst die Werkzeuge der Gruppe und beschreibt danach die Bedienung der Werkzeuge, die eine eigene Erklärung brauchen. Werkzeuge ohne eigene Beschreibung funktionieren nach dem allgemeinen Vorgehen.

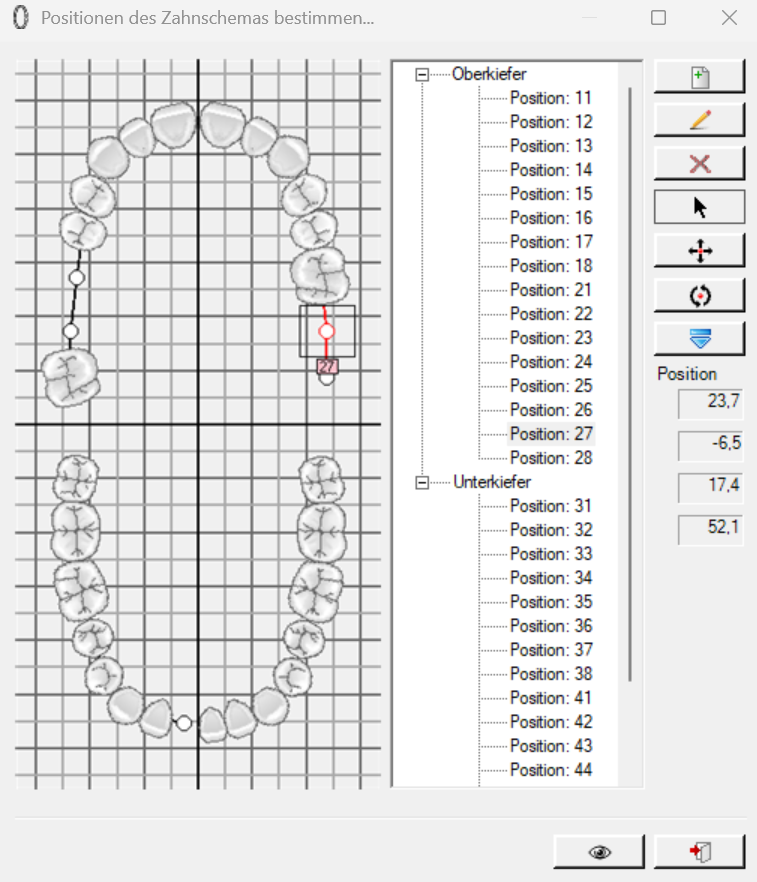

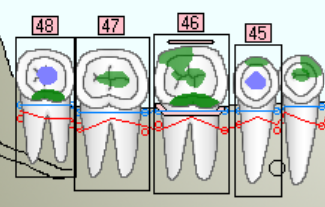

Zahnpositionen

Zahn selektionieren

Selektionieren wählen, danach lässt sich mit der rechten Maustaste das Kontextmenü eines Zahnes aufrufen, zum Beispiel für den Operationsverlauf dieses Zahnes.

Zahn verschieben

1. Funktion verschieben wählen oder F2 drücken. Der Mauspfeil wird zum Verschiebepfeil.
2. Mit der linken Maustaste auf den Zahn klicken und gedrückt halten.
3. Zahn verschieben.

Zahngruppe verschieben

1. Funktion verschieben wählen.
2. Mit der rechten Maustaste auf den ersten Zahn der Gruppe klicken. Der Zahn ist markiert.

3. Shift gedrückt halten.

4. Mit der rechten Maustaste auf den letzten Zahn der Gruppe klicken und gedrückt halten. Die ganze Gruppe ist markiert.

5. Gruppe mit gedrückter rechter Maustaste und Shift verschieben. Sollen nicht alle Zähne einer Reihe verschoben werden, statt Shift die Ctrl-Taste verwenden und die Zähne einzeln anwählen.

Zahn drehen

F3 drücken oder drehen im Menü wählen. Auf einen Zahn klicken, er wird mit einem Kreis umrahmt. Mit gedrückter linker Maustaste die Maus bewegen, der Zahn dreht sich.

Zahn strecken

F4 drücken oder strecken im Menü wählen. Mit gedrückter linker Maustaste auf den Zahn ziehen, der Zahn dehnt sich oder schrumpft je nach Bewegung.

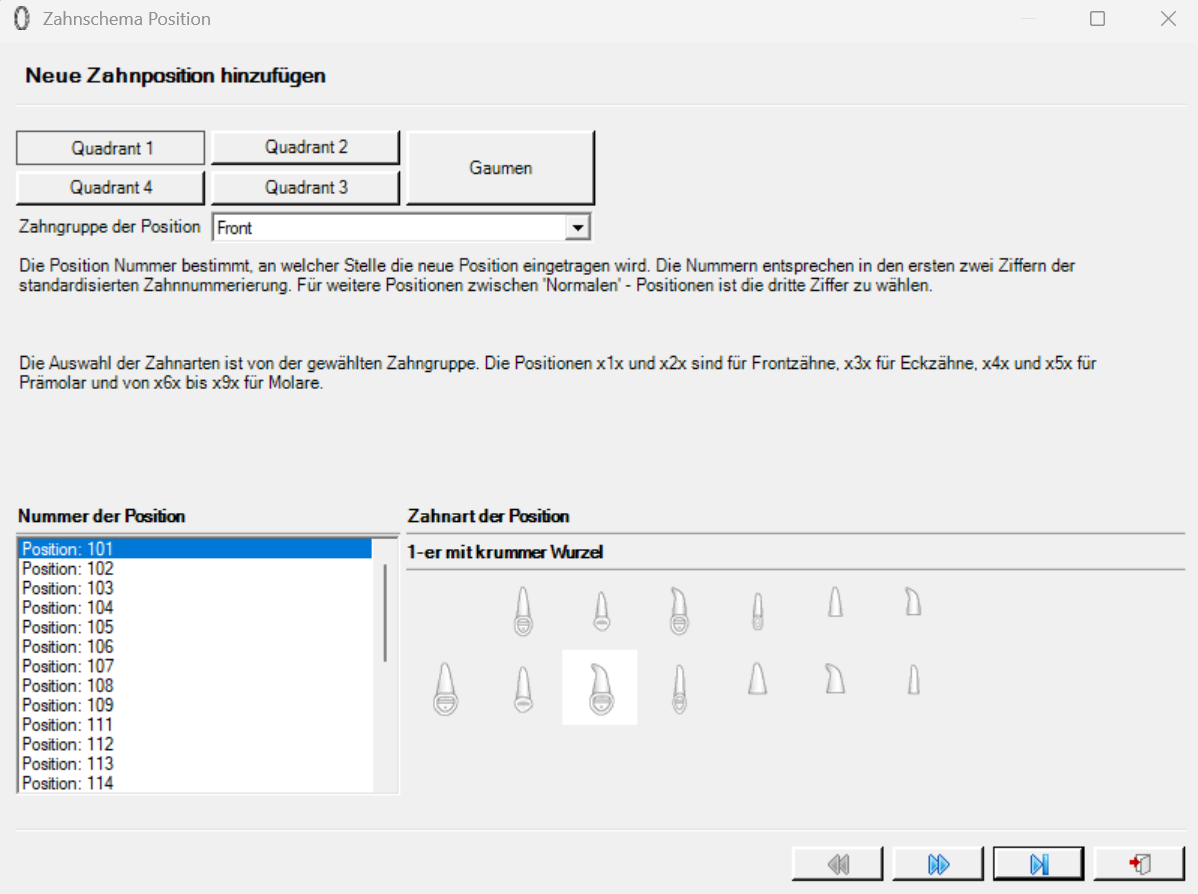

Position entfernen

Das ausgewachsene Gebiss hat 32 Positionen, dargestellt mit Positionsrahmen und Zahnnummer. Wird eine Position gelöscht, entsteht eine Lücke. Den Lückenschluss erzeugt man durch Verschieben der Nachbarzähne.

Allgemein und Befunde

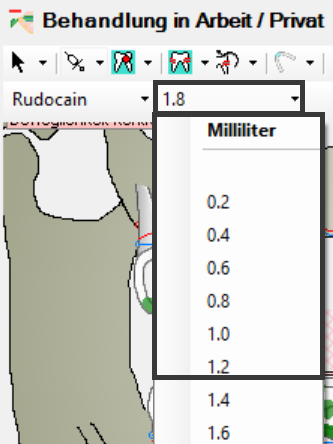

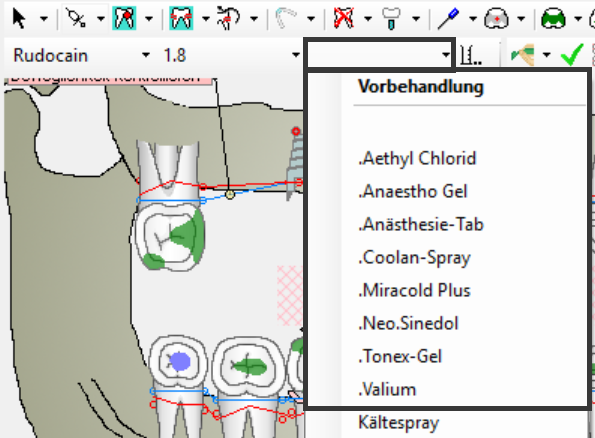

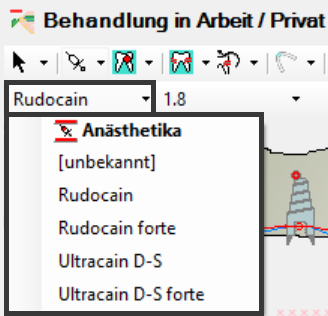

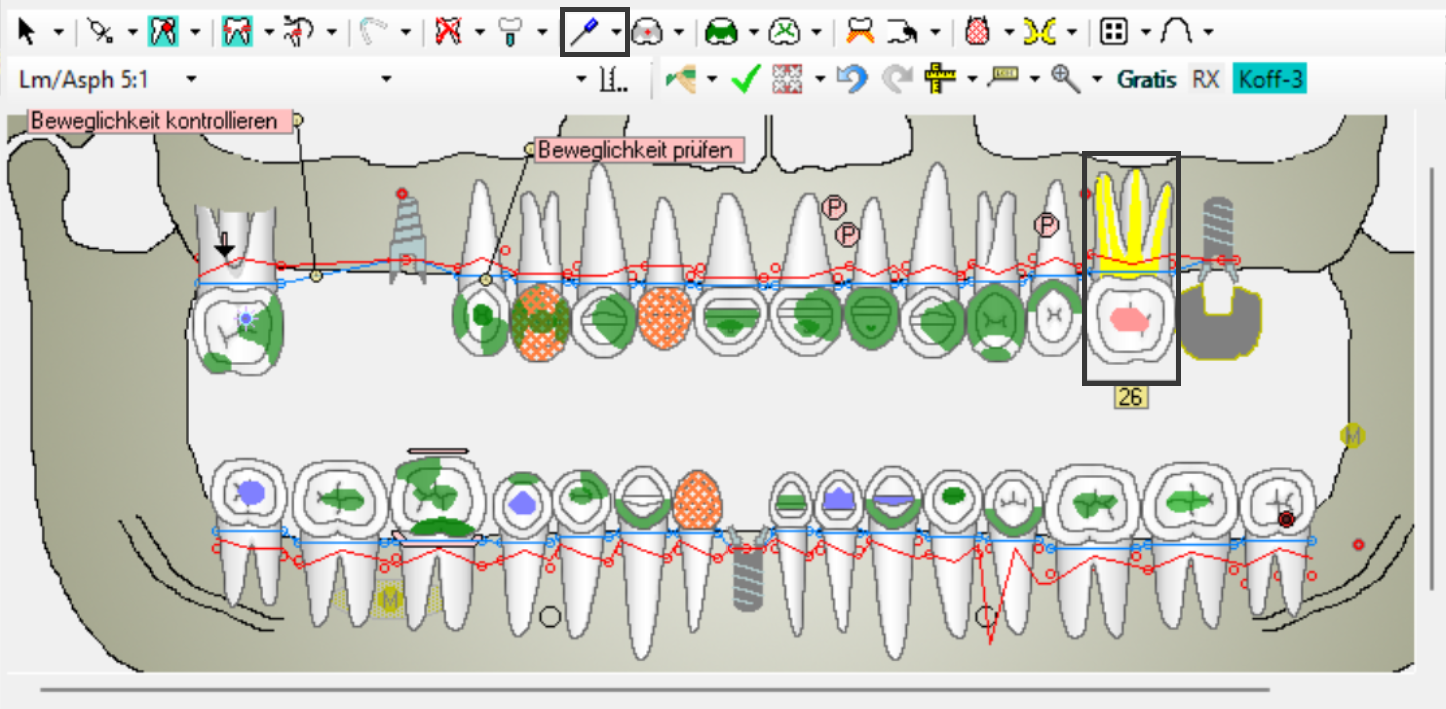

Infiltrationsanästhesie

1. Anästhetikum wählen, zum Beispiel Rudocain, Rudocain forte, Ultracain D-S, Ultracain D-S forte oder [unbekannt].

             2. Anzahl Milliliter wählen.

             3. Allenfalls das Vorbehandlungsmittel wählen, zum Beispiel Xylocain-Spray.

             4. Mit der Spitze der Spritze den Einstichpunkt zeichnen. Die Einstichpunkte zeigen auf einen Blick, wo und wie viele Anästhesien ein Patient erhalten hat.

Peripress

Vorgehen identisch mit der Infiltrationsanästhesie.


Laserbehandlung

Art der Laserbehandlung wählen und mit der Spitze des Lasers die Behandlungspunkte einzeichnen. Zur Auswahl stehen:

Karies

Mit dem Karieswerkzeug an der richtigen Stelle des Zahnes einzeichnen. Linke Maustaste gedrückt halten, um die Grösse des Karieskreises zu verändern. Vorher die Pathologiestufe wählen.



Geplante oder defekte Füllung

Sekundärkaries bei einer Füllung. Mit diesem Werkzeug einzeichnen. Mit der rechten Maustaste lässt sich der Zeichnungsassistent aufrufen, um zum Beispiel eine speziell geformte insuffiziente Füllung zu zeichnen.

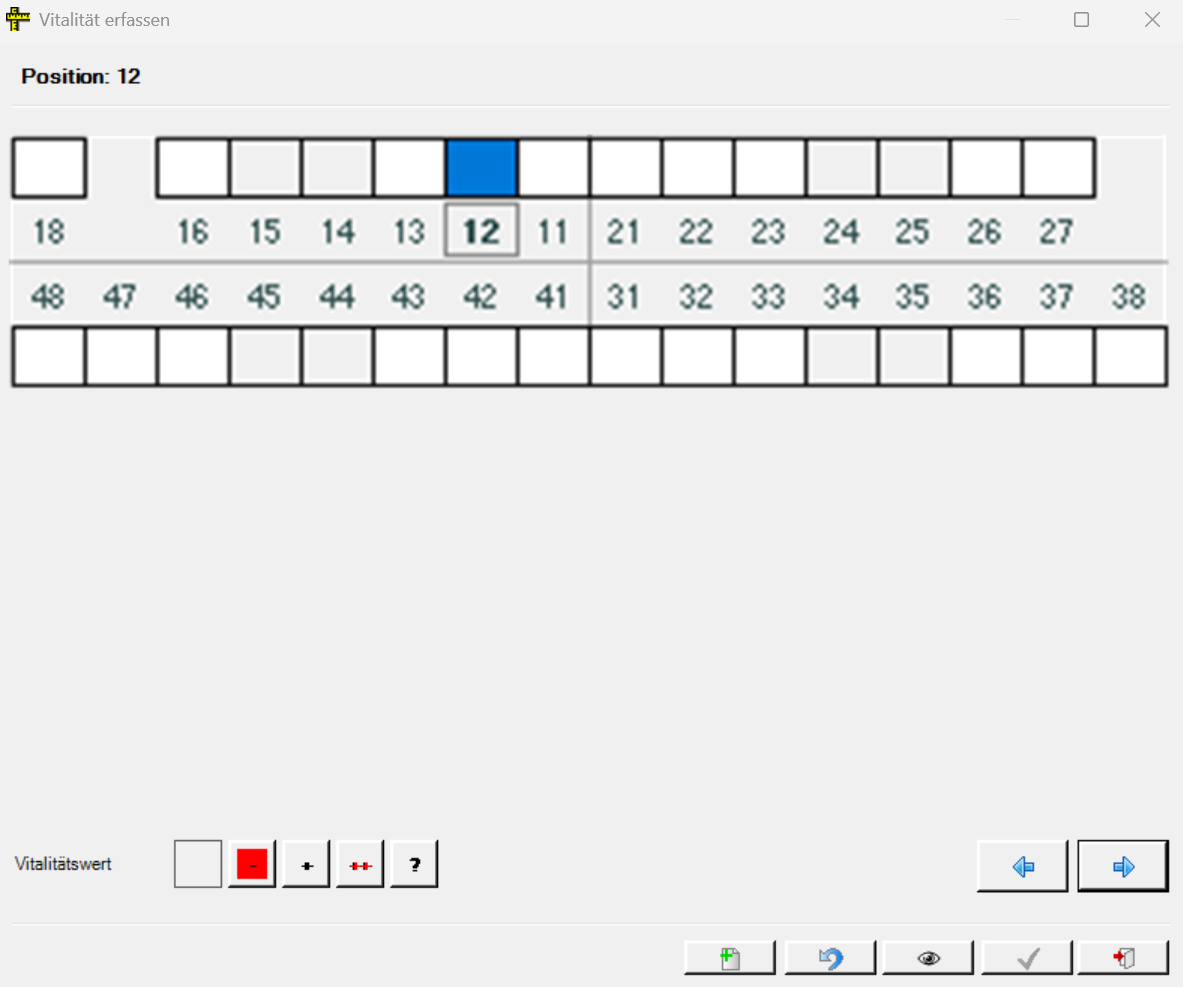

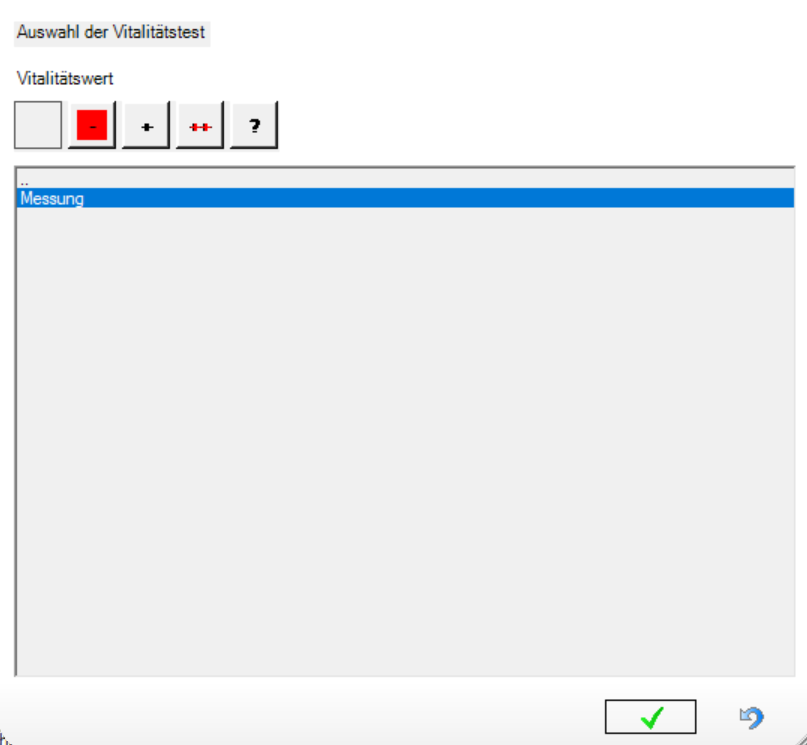

Vitalitätstest

Klick auf einen Zahn öffnet den kleinen Assistenten mit den vier möglichen Vitalitätswerten. Für die Vitalität aller Zähne besser die Vitalitätstabelle öffnen.

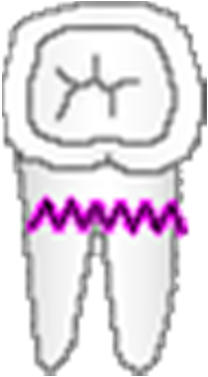

 Fraktur

Eine Linie an der Stelle des Traumas zeichnen, linke Maustaste dabei gedrückt halten. Beispiel: Frakturlinie an einer Zahnwand oder Wurzel.

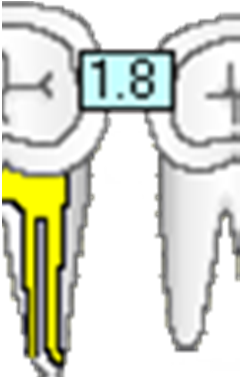

Messung / Lückenmessung

Mit gedrückter linker Maustaste die Lücke einzeichnen, zum Beispiel zwischen zwei Zähnen. Den Wert kontrollieren und mit OK bestätigen.

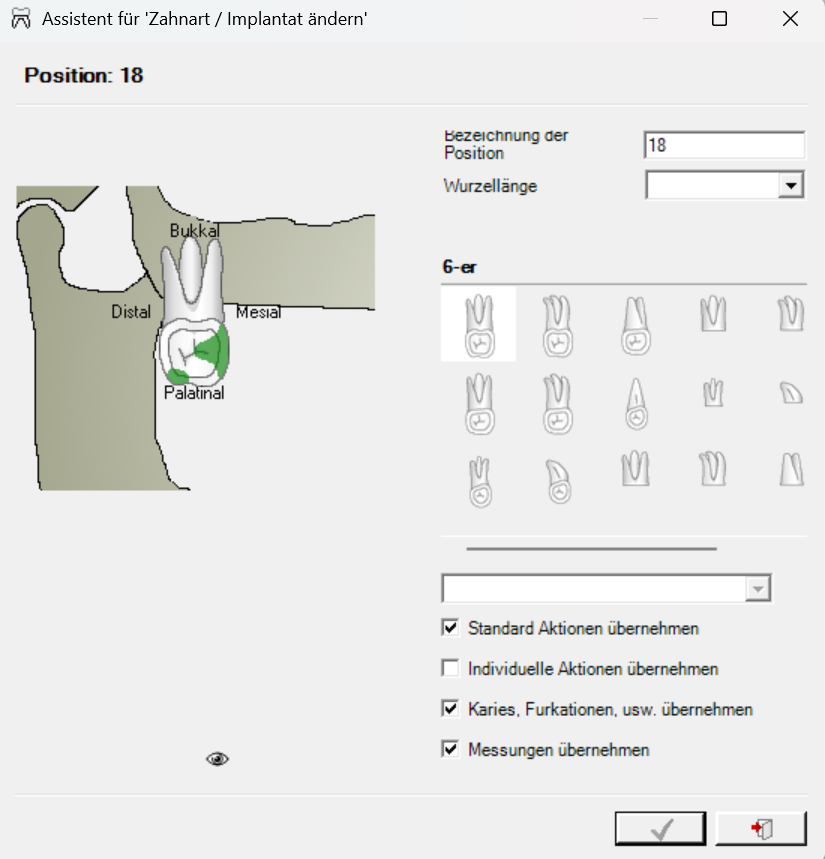

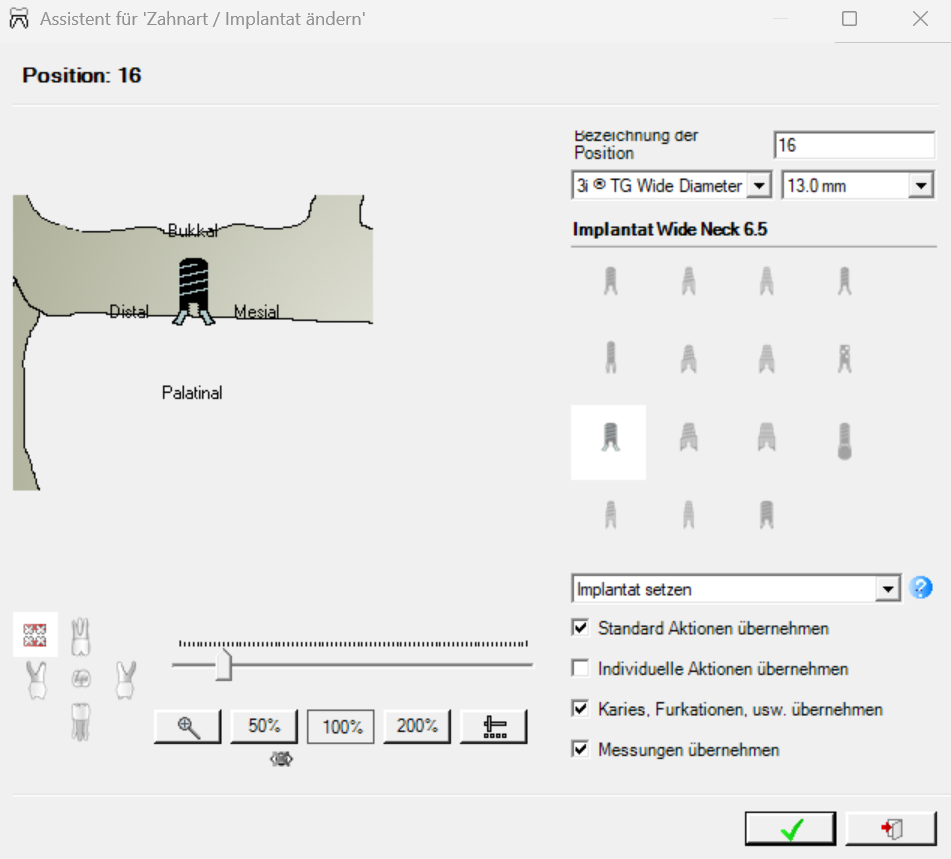

Zahnart oder Implantat ändern

Über diesen Menüpunkt wird die Art des Zahnes oder des Implantates geändert. Der Assistent zeigt die Bezeichnung der Position und die Wurzellänge und darunter die möglichen Zahnformen.

Zur Auswahl stehen unter anderem:
               ➜ normale Zähne
               ➜ Milchzähne
               ➜ krumme Wurzeln
               ➜ andere Anzahl Wurzeln
               ➜ Zapfenzähne
               ➜ Wurzeln ohne Kronen

               Bei Implantaten erscheint eine Auswahl an Implantaten. Beispiele: der 6er mit Pfahlwurzel, oder ein                        Milchzahn, wenn er bei einer Nichtanlage persistiert.


Beim Wechsel kontrollieren, was übernommen werden soll:

Resorbierter Milchzahn

Den Zahn wählen, dessen Wurzel noch nicht ganz entwickelt ist. Die Wurzel lässt sich um die gewünschte Höhe verringern.

Wurzelrest

1. Den Zahn extrahieren, bei dem ein Wurzelrest zurückgeblieben ist.
2. Den Wurzelrest an dieser Stelle einfügen.
3. Mit F2, F3 und F4 positionieren, drehen und in der Grösse anpassen.


Parodontologie

Zahnstein zeichnen

1. Pathologiestufe wählen.
2. Den Zahn mit Zahnstein anklicken.
3. Den Ort wählen, wo der Zahnstein festgestellt wurde, zum Beispiel Zahnstein labial. Die                                           Materialauswahl lautet Beläge, Plaque, Konkremente oder Zahnstein.

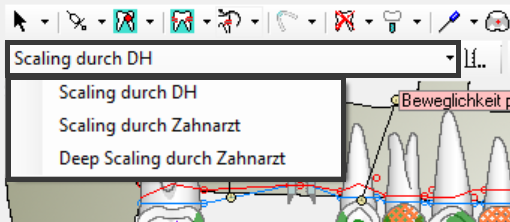

Zahnstein entfernen / Scaling

Der eingezeichnete Zahnstein lässt sich mit Scaling wieder vom Status entfernen. In der Auswahlbox steht:
➜ Scaling durch DH
               ➜ Scaling durch Zahnarzt
               ➜ Deep Scaling durch Zahnarzt.
               Die Position wird nach Zeit verrechnet und muss für die Abrechnung nachträglich eingegeben werden.


Überschuss einzeichnen

Den Zahn mit dem Überschuss wählen und die linke Maustaste drücken. Angeben, ob er mesial, distal, oral oder vestibulär liegt. Mit der rechten Maustaste lässt sich der Überschuss im Zeichnungsassistenten individuell anpassen.


Überschuss entfernen

In der Auswahlbox wählen und auf den Zahn klicken:
➜ Überschuss von Füllung entfernen
➜ Überschuss von Krone entfernen

Furkation

Zuerst die Pathologiestufe wählen. Die rechte Maustaste öffnet den Assistenten, in dem Grösse und Lage des Pfeils bestimmt werden, der die Furkation markiert: positionieren und drehen. Der Assistent zeigt den Grad, zum Beispiel Grad 3: Furkation durchgängig.


Tunnel

Pathologiestufe und Zahn wählen und einzeichnen. Es erscheint eine runde Markierung mit einem T in der Mitte.

Parosplint

Material wählen, Komposit oder NE, und mit der Maus über die beiden Zähne fahren, die der Parosplint verbindet.

Drahtverstärkung

Eine Linie an der Stelle der Drahtverstärkung zeichnen.

Epithese

Mit einem Rechteck einzeichnen, wo die Zahnfleischepithese angebracht ist. Ein kurzer Druck auf die linke Maustaste zeichnet zusätzlich ein E ein.

Parodontaler Abszess

Pathologiestufe und Zahn wählen und einen Kreis der gewünschten Grösse an der Stelle des Abszesses zeichnen. Unterschied zum Abszess in der Chirurgie: der parodontale Abszess ist beim Einzeichnen an einen Zahn gebunden.


Parodontale Fistel

Pathologiestufe und Zahn wählen und einen Kreis der gewünschten Grösse zeichnen. Unterschied zur Fistel in der Chirurgie: die parodontale Fistel ist beim Einzeichnen an einen Zahn gebunden.

Graft

Für ein Gingivatransplantat Graft anwählen und mit der linken Maustaste an die entsprechende Stelle klicken und ziehen.


Chirurgie

Extraktion und Entfernung Implantat

1. Die Art der Extraktion aus dem Menü wählen.
2. Mit der linken Maustaste auf den extrahierten Zahn klicken.
                    Durch die Extraktion verschwindet der Zahn aus dem Status, die Zahnnummer bleibt aber erhalten. Sie                  wird angezeigt, wenn die Maus über die Stelle fährt. Über die Zahnnummer lässt sich danach die                            Zahnart ändern und an dieser Stelle ein Implantat, ein Zwischenglied oder ein Prothesenzahn setzen.

Implantat

Nach der Extraktion eines Zahnes lässt sich ein Implantat setzen. Mit der rechten Maustaste auf den freien Raum des gezogenen Zahnes klicken und das eingesetzte Implantat wählen. Im Assistenten werden Typ und Länge gewählt, zum Beispiel ITI Standard Ø4.8 mit 12.0 mm.


Implantat Sekundärteile

Nach dem Setzen des Implantates mit der rechten Maustaste auf das Implantat klicken und das Sekundärteil aus der Auswahl wählen.

Knochenfüllung

Material der Knochenfüllung wählen und als Oval einzeichnen. Zur Auswahl stehen:

Membran

Material wählen und die Membran als Oval einzeichnen.

Hemisektion / Amputation

1. Mit der linken Maustaste auf den Zahn klicken, der amputiert werden soll.
2. Aus den möglichen Amputationsformen wählen, zum Beispiel Hemisektion 2 W. mesial.
3. Sieht die Amputation anders aus: mit der rechten Maustaste auf den Zahn klicken. Es öffnet sich der                   Assistent für Hemisektion, in dem der Zahn über die Tarnfarbe individuell nachgezeichnet wird.

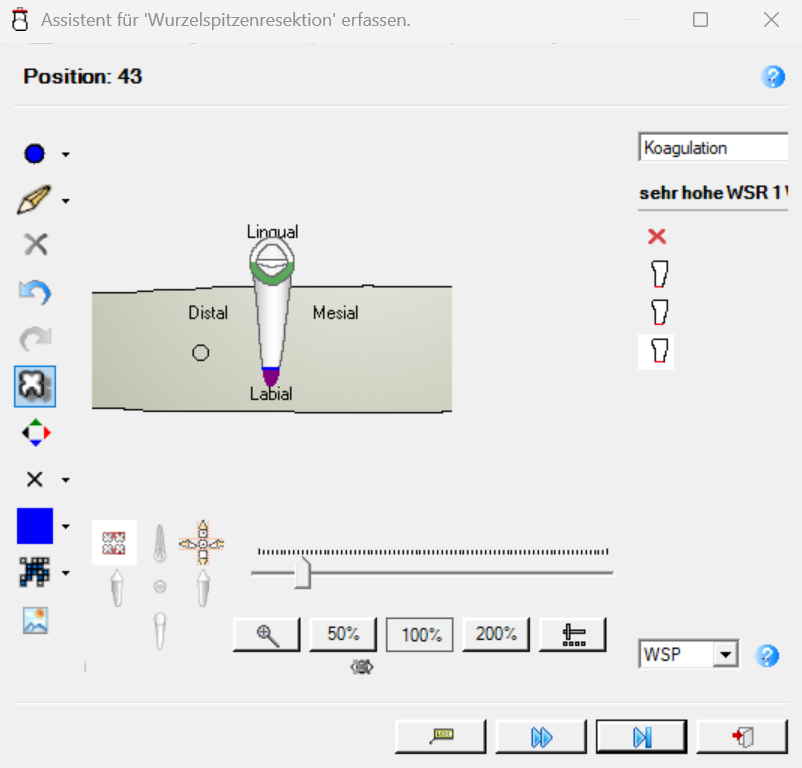

Wurzelspitzenresektion

Die Wurzel wählen, an der die WSR durchgeführt wurde. Mit der rechten Maustaste erscheint eine Auswahl, die WSR lässt sich in verschiedenen Höhen einzeichnen.

WSR mit retrograder Wurzelfüllung

Die Wurzel wählen, an der die Behandlung durchgeführt wurde.

Abszess

Pathologiestufe wählen und den Abszess als Oval einzeichnen.

Abszess Inzision

Der Abszess muss zuerst wie oben eingezeichnet werden. Danach lässt er sich entfernen.

Zyste als Befund

Pathologiestufe wählen und mit der Grösse des Kreises die Stelle der Zyste kennzeichnen.

Naht, Draht und Piercing

Mit der Maus den Anfangspunkt markieren und mit gedrückter linker Maustaste bis zum Endpunkt ziehen.

Lippenbandexzision

Mit gedrückter linker Maustaste ziehen, bis die gewünschte Grösse erreicht ist.

Endodontologie

PE, Einlage, Wurzelfüllung, Wurzelbehandlung in 1 Sitzung

Das Einzeichnen dieser Endo-Behandlungen, mit oder ohne Endometrie, funktioniert gleich wie das Einzeichnen der Füllungen.

1. Medikament oder Zement aus der Materialliste wählen.
2. Spülmittel und allenfalls Hilfsmittel wählen.
3. Die Kanalform wählen, zum Beispiel 3 Wurzeln 3 Kanäle.
4. Die behandelten Kanäle einzeichnen.

➜ Wurden nicht alle Kanäle gefunden, lassen sich mit den entsprechenden Icons auch nur einzelne Kanäle abfüllen.
➜ Bei Wurzelfüllungen lassen sich Kondensations- und Abschlussmittel eingeben. Beide werden automatisch in die Krankengeschichte übertragen.
➜ Bei Behandlungen mit Endometrie werden die Kanallängen abgefragt und in der Krankengeschichte eingetragen.

Überkappung direkt

Material wählen und an die Stelle klicken, wo die Pulpa überkappt wurde.


Überkappung indirekt

Gleiches Vorgehen wie bei der direkten Überkappung, es stehen andere Materialien zur Auswahl.

Vitalamputation / Trepanation

Material wählen und die Behandlung einzeichnen.


Devitalisation / Mortalamputation

Vorgehen analog zur Vitalamputation.


Granulom

Pathologiestufe wählen und das Granulom einzeichnen.

Radikuläre Zyste

Pathologiestufe wählen und die radikuläre Zyste einzeichnen.

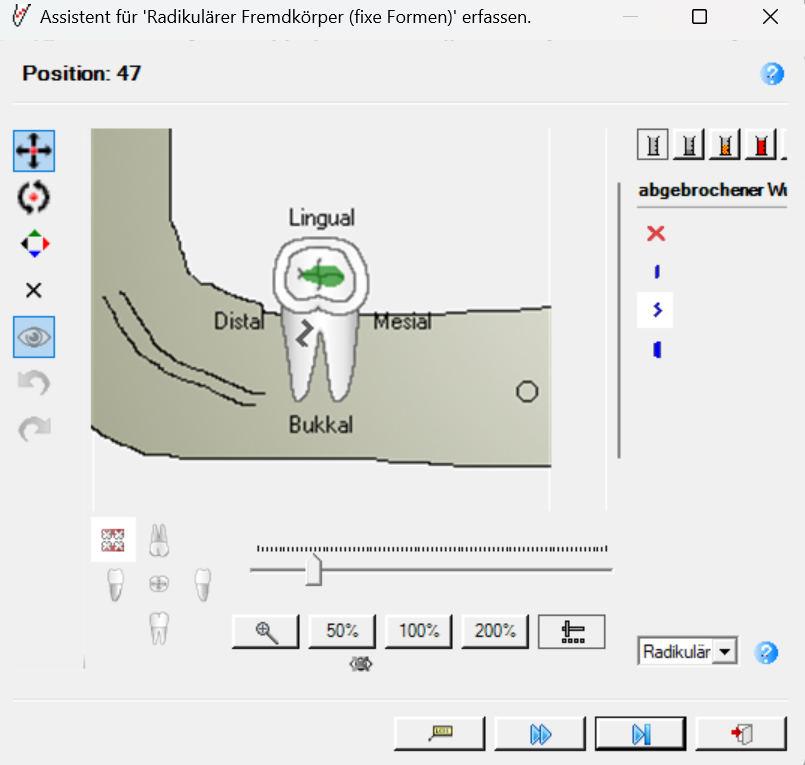

Radikulärer Fremdkörper setzen

Bleibt bei einer Endo-Behandlung ein Teil eines Instruments zurück, lässt es sich als Fremdkörper einzeichnen, zum Beispiel als abgebrochener Wurzelfüller. Es gibt fixe Formen und Formen mit variabler Grösse.

Revision

Ein Fremdkörper wird durch eine Revision wieder entfernt.

Bleichen

Im Befundmodus lässt sich mit diesem Assistenten ein vitaler oder devitaler Zahn dunkel einfärben. Im Behandlungsmodus, also in der Leistungserfassung, lassen sich für den Zahn wieder hellere Farben wählen. Der Assistent bietet eine Stufe, zum Beispiel 3 - Dunkelweiss, und dazu Zahnfarbe,                                       Kontrast/Kontur und Wurzelfarbe.

Konservierende

Füllungen zeichnen

Zuerst die Art der Füllung wählen. Danach stehen drei Wege offen:

Füllung automatisch zeichnen

1. Voraussetzung: die Option Füllungen automatisch zeichnen ist aktiv.
2. Mit der Maus über den Zahn fahren. Es erscheint ein Füllungstyp nach dem anderen.
3. Sobald die gewünschte Füllung erscheint, mit der linken Maustaste auf den Zahn klicken.

Auswahl der Standardfüllungen

1. Mit der linken Maustaste auf die Wurzel klicken, bei der die Füllung eingezeichnet werden soll.
2. Aus der eingeblendeten Auswahl aller Standardfüllungen direkt eine Füllung wählen, zum Beispiel okklusal klein.

Füllungen mit dem Assistenten zeichnen

1. Den Zahn mit der rechten Maustaste anklicken. Der Zeichnungsassistent mit den Füllungen erscheint.
2. Füllung und Material wählen und via speichern.

3. Über lassen sich mehrere Füllungen nacheinander eingeben.

Individuelle Füllungen zeichnen

Eine Füllung lässt sich durch Zeichnen frei erweitern. Dafür die Zeichnungselemente auf der linken Seite benutzen.

Element	Funktion
	Löscht alle Füllungen der aktuellen Sitzung
	Gewählt: es lässt sich nur innerhalb des Zahnes zeichnen.   Nicht gewählt: auch ausserhalb
	Radiert Teile des Zahnes weg, nützlich bei Zahnfraktur, Slice, resorbierendem Granulom, Hemisektion.

Fissurenversiegelung

Mit Rechtsklick auf den Zahn den Assistenten öffnen, Material wählen und die Versiegelung einzeichnen. Es lassen sich einfache und erweiterte Versiegelungen eingeben.

Radikuläre Füllung

Material, Schmelzmittel und Bonding wählen und die Füllung einzeichnen.

Parapulpäre Stifte und Schrauben

Den eingesetzten Stift wählen und eine Linie dort zeichnen, wo der pp-Stift gesetzt wurde. Richtung und Länge des Stiftes entsprechen dem gezeichneten Strich.  Ist der Stift geknickt, die Maustaste an der Stelle des Knicks kurz loslassen: linke Maustaste drücken, ziehen, loslassen.


Intrakanaläre Stifte und Schrauben

Ein Wurzelstift wird nach dem Einzeichnen der Wurzelbehandlung eingezeichnet. Der Stift erscheint durch Zeichnen eines einfachen Striches im Wurzelkanal.

Zahnschmuck

Den Stein wählen, Diamant, Rubin oder Saphir, und auf den Zahn setzen. Durch Ziehen die Grösse ändern.

Prothetik

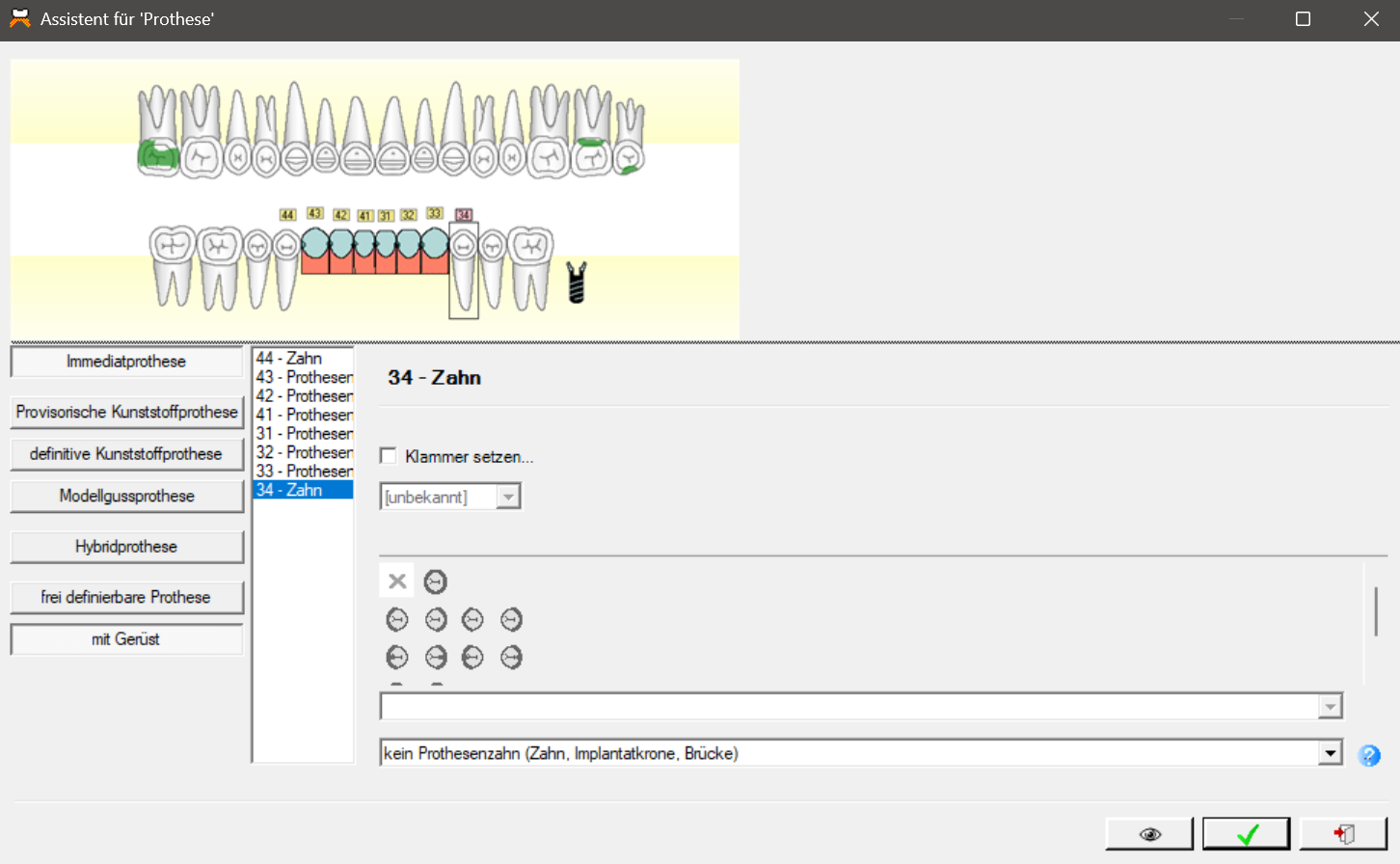

Prothesen

1. Mit der Maus über den Bereich fahren, wo die Prothese gesetzt werden soll. Der Assistent öffnet sich.
2. Links die Art der Prothese wählen.
3. Pro Position wählen, ob ein Prothesenzahn steht oder kein Prothesenzahn (Zahn, Implantatkrone, Brücke). Jeder Zahn kann ein anderes Material haben.

4. Pro Zahn den Haken Klammer setzen aktivieren und die Klammerform wählen, zum Beispiel Drahtklammer mit Auflager distal.
5. Mit OK bestätigen.

Prothesenarten:

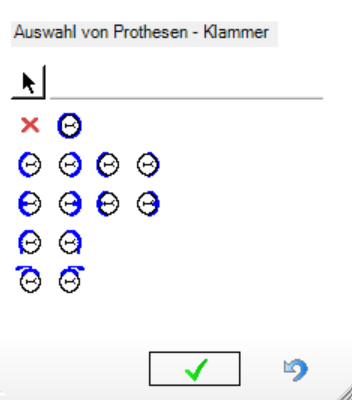

Prothesen-Klammern

Auf den Zahn klicken, an dem eine Klammer gesetzt wurde, und aus der Auswahl die Klammer einzeichnen.



Unterfütterung

Das benutzte Material wählen und die unterfütterten Zähne anklicken. Im Status wird die Unterfütterung mit einem hellroten Balken unter dem Sattel gekennzeichnet.

Steg

Ein Steg lässt sich zwischen zwei Implantaten oder Wurzelkappen einzeichnen. Er wird mit einem breiten Strich dargestellt.

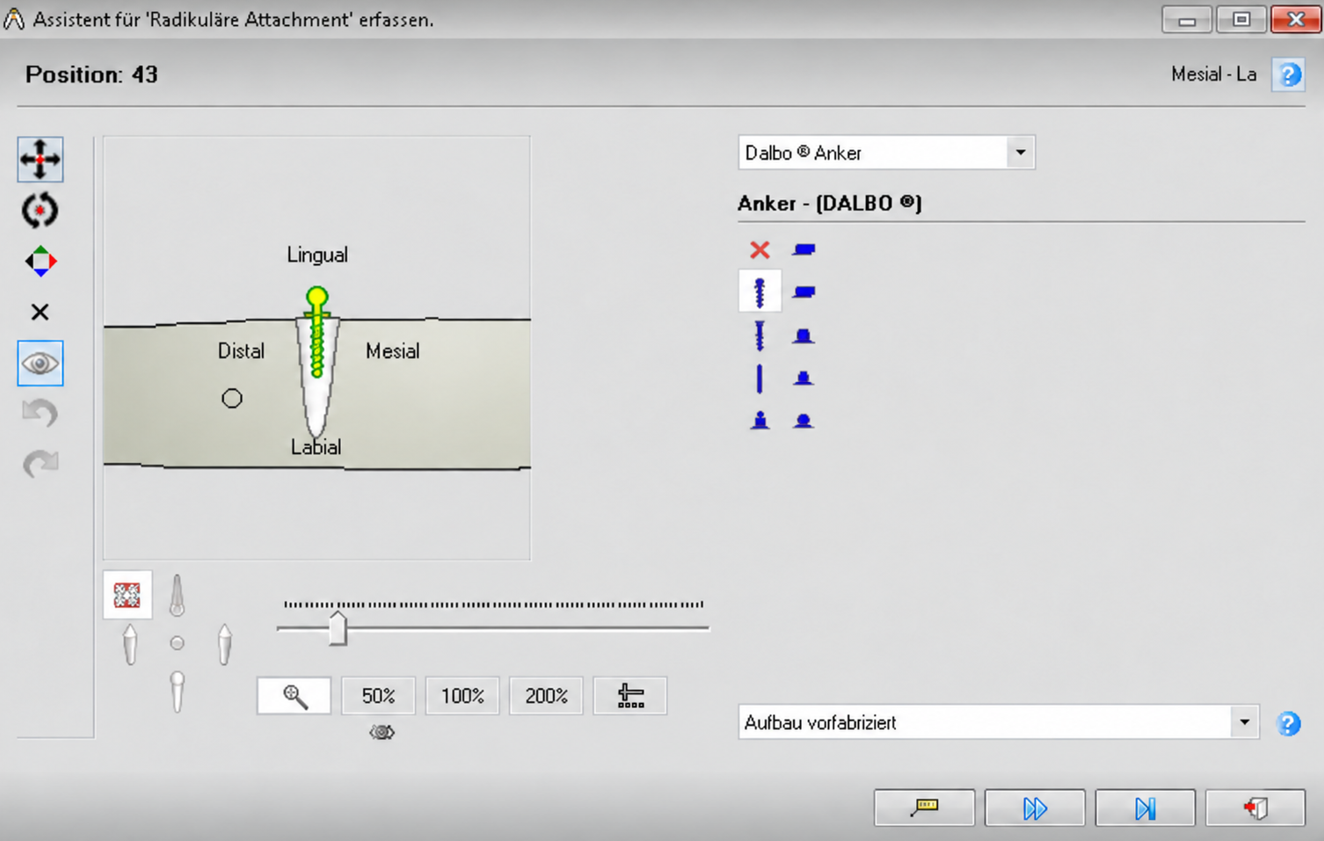

Radikuläres Attachment

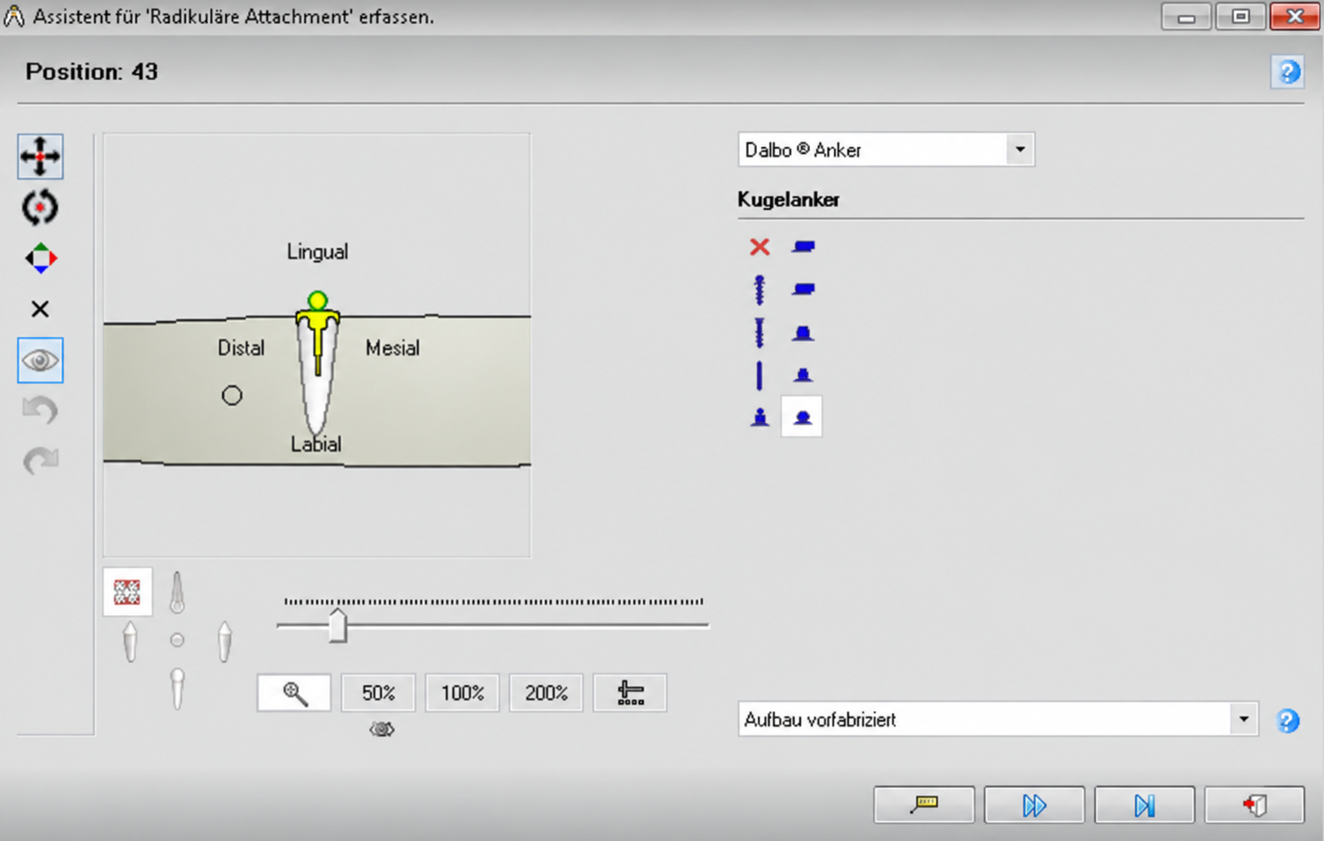

1. Nach dem Setzen einer Stiftkappe lässt sich das radikuläre Attachment einfügen.

               2. Es stehen verschiedene Formen und Marken zur Verfügung, zum Beispiel Kugelanker oder Dalbo-                      Anker.

               3. Mit F2 und F3 lässt sich das Attachment verschieben. Ein Dalbo-Anker wird direkt auf die Wurzel                        gezeichnet.

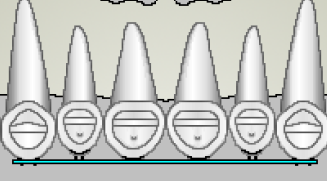

               4. So könnte zum Beispiel eine Prothese aussehen:
                   ➜ Implantate mit Steg und Klammern im OK
                   ➜ Wurzelkappen und Steg im UK


Kronen und Brücken

Provisorium (Krone)

Material und Zement des Provisoriums wählen und auf den Zahn klicken. Mit der rechten Maustaste öffnet sich ein Assistent, in dem die Krone nachbearbeitet werden kann.

Dentindefekt

Es lässt sich ein kleiner oder ein grosser Dentindefekt einzeichnen. Mit der rechten Maustaste öffnet sich ein Assistent zum Nachbearbeiten der Form. Kleiner und grosser Dentindefekt sind zwei verschiedene                    Tarifziffern.


Parapulpäre Stifte

Parapulpäre Stifte für Kronen werden durch Zeichnen eines Striches eingegeben: linke Maustaste drücken, ziehen, loslassen.

Stumpfaufbau

Der Stumpfaufbau erfolgt auf den Zahn oder eine Wurzel. Material oder Stift wählen und den Stumpfaufbau einzeichnen. Nachträglich lässt sich eine Krone oder Brücke einzeichnen.

Veneer

Material des Veneers wählen und auf den Zahn klicken. Je nach Material erscheint die Eingabe von Zement oder Ätzmitteln.

Kronen und Teilkronen

1. Mit der rechten Maustaste auf den Zahn mit der Krone klicken. Der Assistent öffnet sich.
2. Material, Dentinvorbehandlung, Schmelzätzung und Zement wählen.
3. Form wählen: auslaufender Kronenrand, Stufenpräparation oder Hohlkehlkrone. Form und Material                     aktivieren die entsprechende Verrechnung.


Stiftkrone

Material wählen, Verblendkrone, VMK oder Vollguss, dazu den Zement, und die Krone am gewünschten Zahn einzeichnen.


Implantatkrone

Eine Implantatkrone lässt sich nur auf ein Implantat oder ein Implantat-Sekundärteil setzen. Allenfalls den Zement wählen und die Krone einsetzen.

Teleskopkrone

Die Teleskopkrone wird direkt auf den Zahn gezeichnet. Zement wählen und die Krone einsetzen.

Stiftkappen

Stiftkappen werden auf Wurzeln zementiert.
1. Den Zahn über eine Zahnartänderung in eine Wurzel ändern.
2. Das Dialogfeld öffnen und die Stiftkappe setzen. Nach dem Setzen der Stiftkappe lässt sich ein                           radikuläres Attachment setzen.

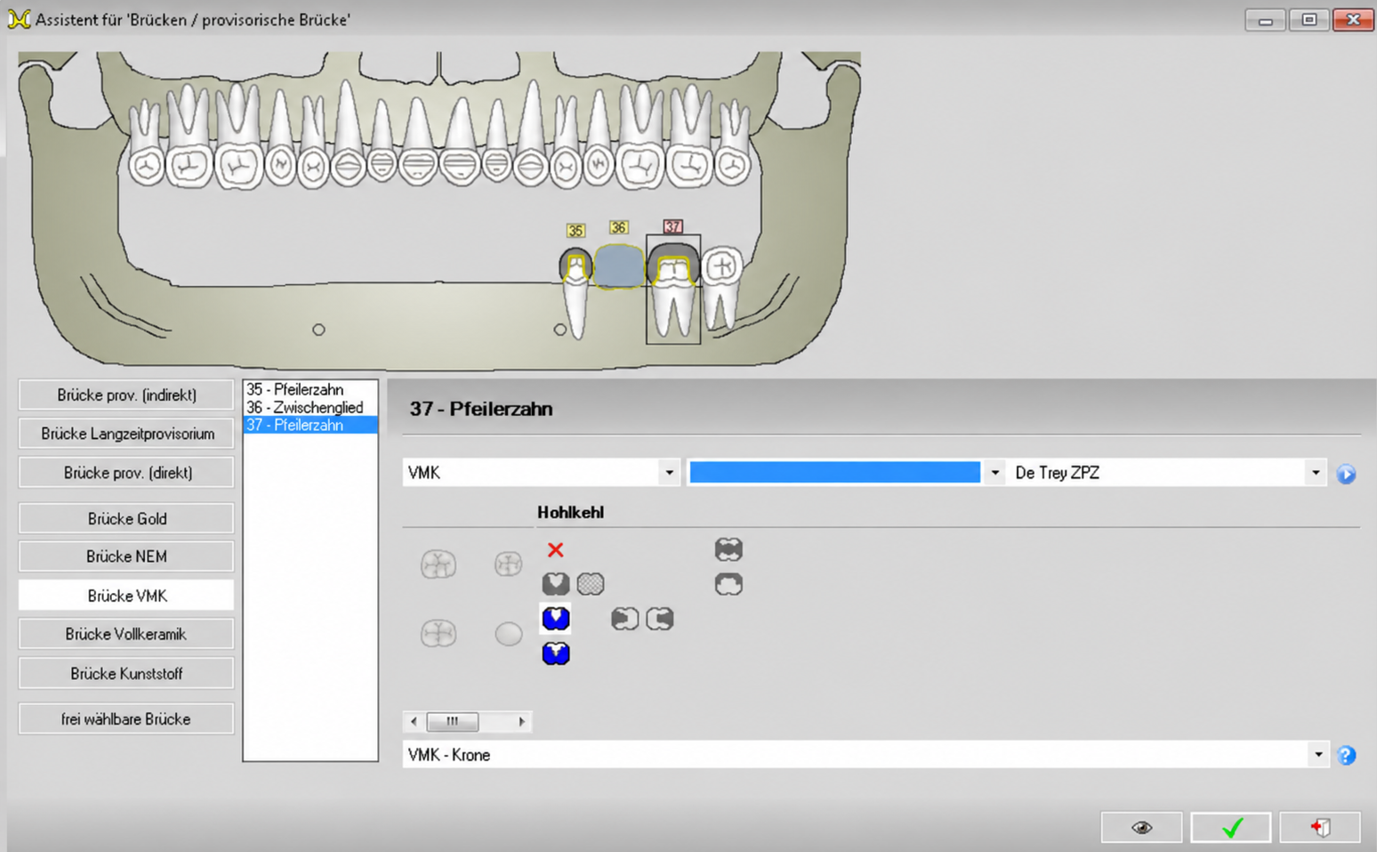

Brücken

1. Mit gedrückter linker Maustaste über den Bereich fahren, wo die Brücke gesetzt wird. Der Assistent
öffnet sich.
2. Links die Art der Brücke wählen, Vorgabe VMK. Bei verschiedenartigen Materialien frei wählbar                          wählen.
               3. Form der einzelnen Pfeilerzähne wählen: Stufenpräparation oder Hohlkehlkrone.
               4. Zwischenglieder und Zement wählen.


Brückenarten:

Maryland-Brücken

1. Die Stelle wählen, wo die Maryland-Brücke eingesetzt wird. Nötig sind mindestens ein Zahn, eine Lücke
und noch ein Zahn.
               2. Material des Zwischenglieds wählen, Vorgabe VMK.
               3. Zement und Bonding wählen.

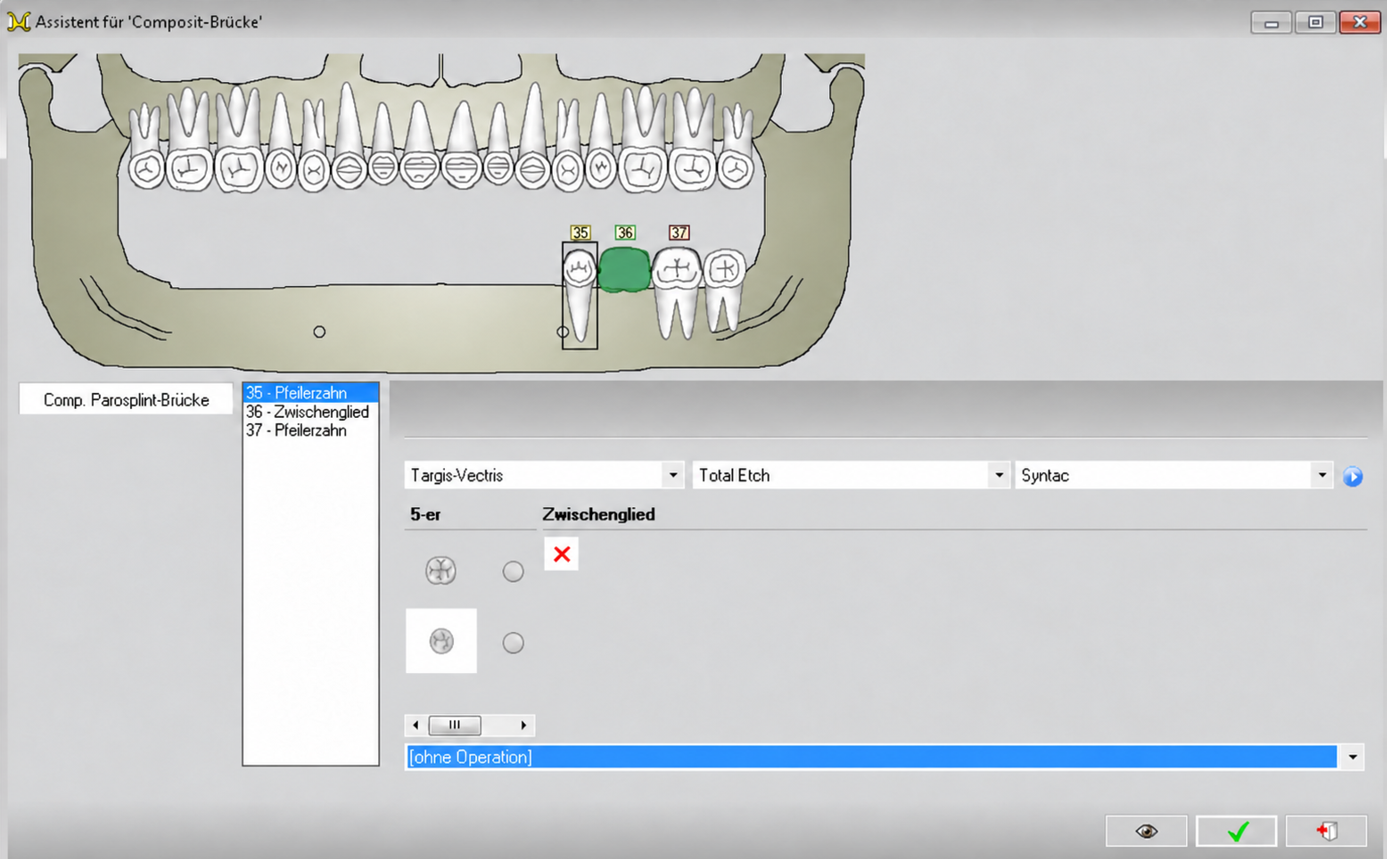

Komposit-Brücken

Die Stelle wählen, wo die Komposit-Brücke eingesetzt wird, und den Assistenten ausfüllen. Die Brücke wird als Komposit-Parapulpärbrücke geführt. Die Komposit-Brücke wird in der Regel mit einem oder                      zwei
               Stück Draht verstärkt. Der Draht muss nachträglich eingezeichnet werden.


Koronale Geschiebe

Material und Zahn wählen, an dem das extrakoronale Geschiebe angebracht ist, und das Geschiebe einzeichnen. Mit der rechten Maustaste öffnet sich ein Assistent, in dem sich das Geschiebe drehen lässt.


Adhäsive Geschiebe

Material und Zahn wählen und das Geschiebe einzeichnen. Mit der rechten Maustaste lässt es sich drehen, damit es bei einem rotierten Zahn horizontal liegt.

Goldschleifen und Goldauflager

Die Goldschleife von Hand einzeichnen.

Reparatur

Reparaturen an einer Krone oder Brücke einzeichnen. Es stehen alle Formen aus den Füllungen zur Verfügung, alternativ lässt sich frei zeichnen.

Krone rezementieren

Die zu rezementierende Krone mit der linken Maustaste wählen.

Krone entfernen

Entfernt bestehende Einzelkronen. Bei der Behandlung wird die entsprechende Position für die Verrechnung übernommen.

Stift entfernen

Einen Zahn mit einem Stift wählen. Der Stift wird entfernt. Bei der Behandlung wird die entsprechende Position für die Verrechnung übernommen.

Krone aus einer Brücke entfernen

Die zu entfernende Krone einer Brücke wählen. Danach lässt sich eine neue Einzelkrone auf diesen Zahn setzen.

Zwischenglied aus einer Brücke entfernen

Das zu entfernende Zwischenglied wählen. Danach lässt sich zum Beispiel ein Implantat mit einer Implantatkrone setzen.

Kieferorthopädie

Bracket

Material der Brackets wählen und einzeichnen. Es lassen sich labiale und palatinale Brackets zeichnen.

Bogen

Material wählen und den Bogen als Strich einzeichnen.

Bänder

Auf das Icon und dann auf den Zahn klicken, der ein Band erhalten soll. Der Assistent für Bänder und deren Hilfsteile öffnet sich, zum Beispiel Haken, Button oder Röhrchen. Es gibt Bänder mit und ohne Haken und Röhrchen.


Lückenhalter

Den Lückenhalter an der Stelle setzen, wo später der bleibende Zahn wächst.

Retainer

Der Retainer wird wie eine gewöhnliche Linie gezeichnet (Kapitel 4). Shift gedrückt halten für eine gerade Linie.

Slice

Den Zahn wählen, bei dem ein Slice vorgenommen wurde.

Kieferorthopädisches Implantat

Das kieferorthopädische Implantat lässt sich überall auf dem Hintergrund setzen.

Messwerte erfassen und auswerten

Die beiden Messwert-Menüs

Zwei Knöpfe steuern die Messwerte. Beide führen dieselben Messarten, einmal zum Erfassen und einmal zum Anzeigen.

Sondierung und Rezession

Beim Öffnen des Fensters lässt sich sofort eine neue Messreihe eingeben.

➜ Im Feld Tiefe wird der Wert in Millimeter gesetzt.
➜ Werte der letzten Messung übernehmen und ergänzen: über das entsprechende Symbol.
➜ Komplett neue Messung erfassen: alle Werte werden auf null gesetzt.
➜ Eigene Messwerte lassen sich definieren.

Detaileinstellung der Prozentangaben

Im unteren Bereich des Fensters wird gesteuert, welche Prozentwerte berechnet und angezeigt werden:

Der BOP-Wert wird in derselben Ansicht geführt.

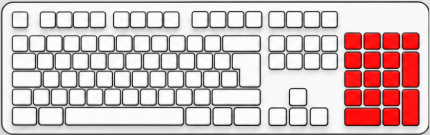

Sondierungen über den Nummernblock erfassen

1. Tiefe in Millimeter mit den Zahlen 0 bis 9 eingeben.


2. Über F2, F3 oder F4 die Art der Tasche wählen.


Taste	Funktion
	Wechselt zwischen blutender, aktiver und normaler Tasche
	Wie Enter, wechselt zum nächsten Eingabefeld
	Einen Schritt zurück, Backspace
	Erhöht die folgende Zahleneingabe um 10, für Taschentiefen über 10 mm

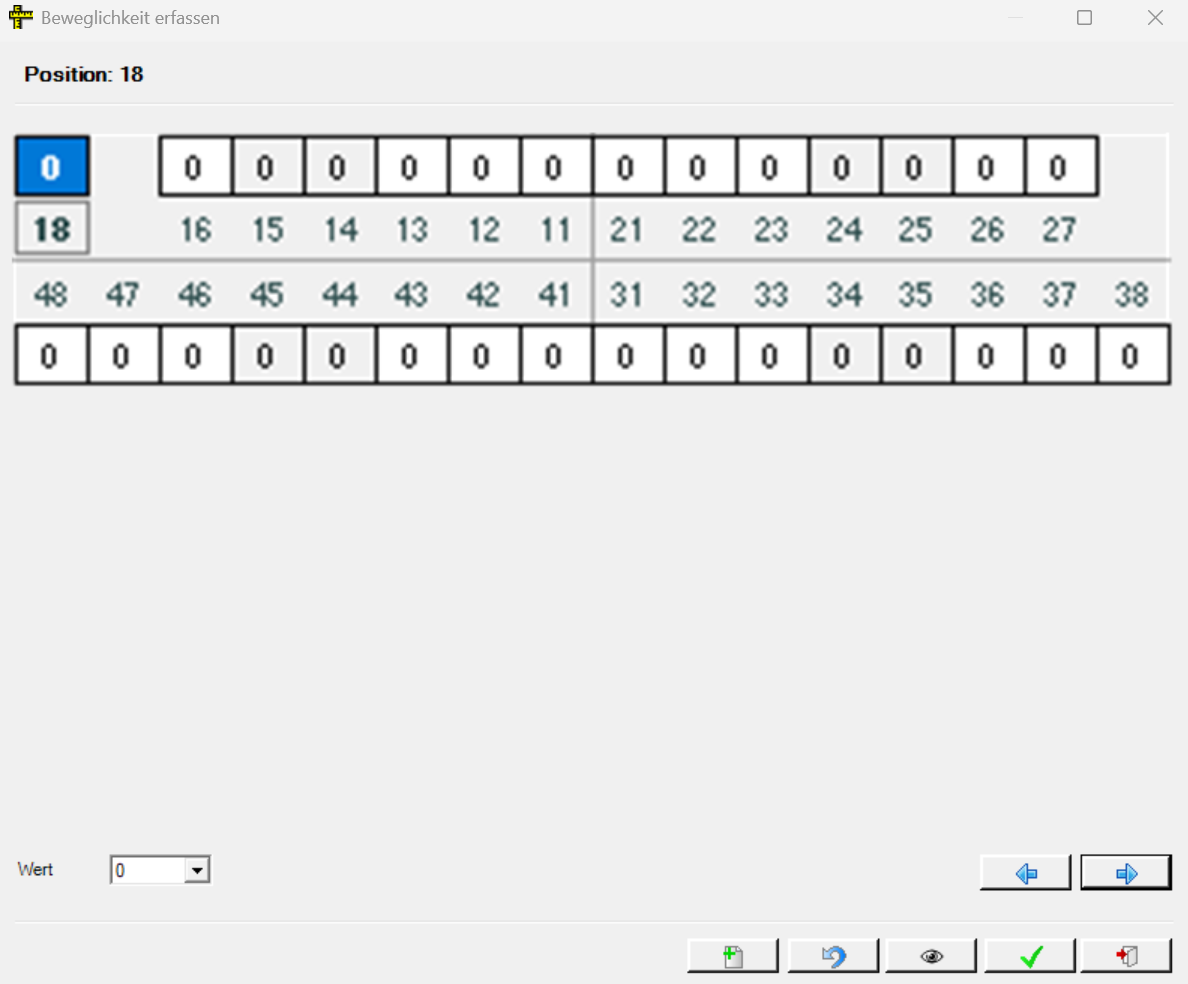

Zahnbeweglichkeit

Beweglichkeit pro Zahn auf einer Skala von 0 bis 4 eingeben. Nicht mehr vorhandene Zähne werden automatisch ausgeblendet. Werte über 0 werden farbig hervorgehoben.

Vitalität

Knopf	Bedeutung
	Keine Messung
	Devital
	Normal vital
	Überempfindlich
	Vitalität nicht eindeutig bestimmbar

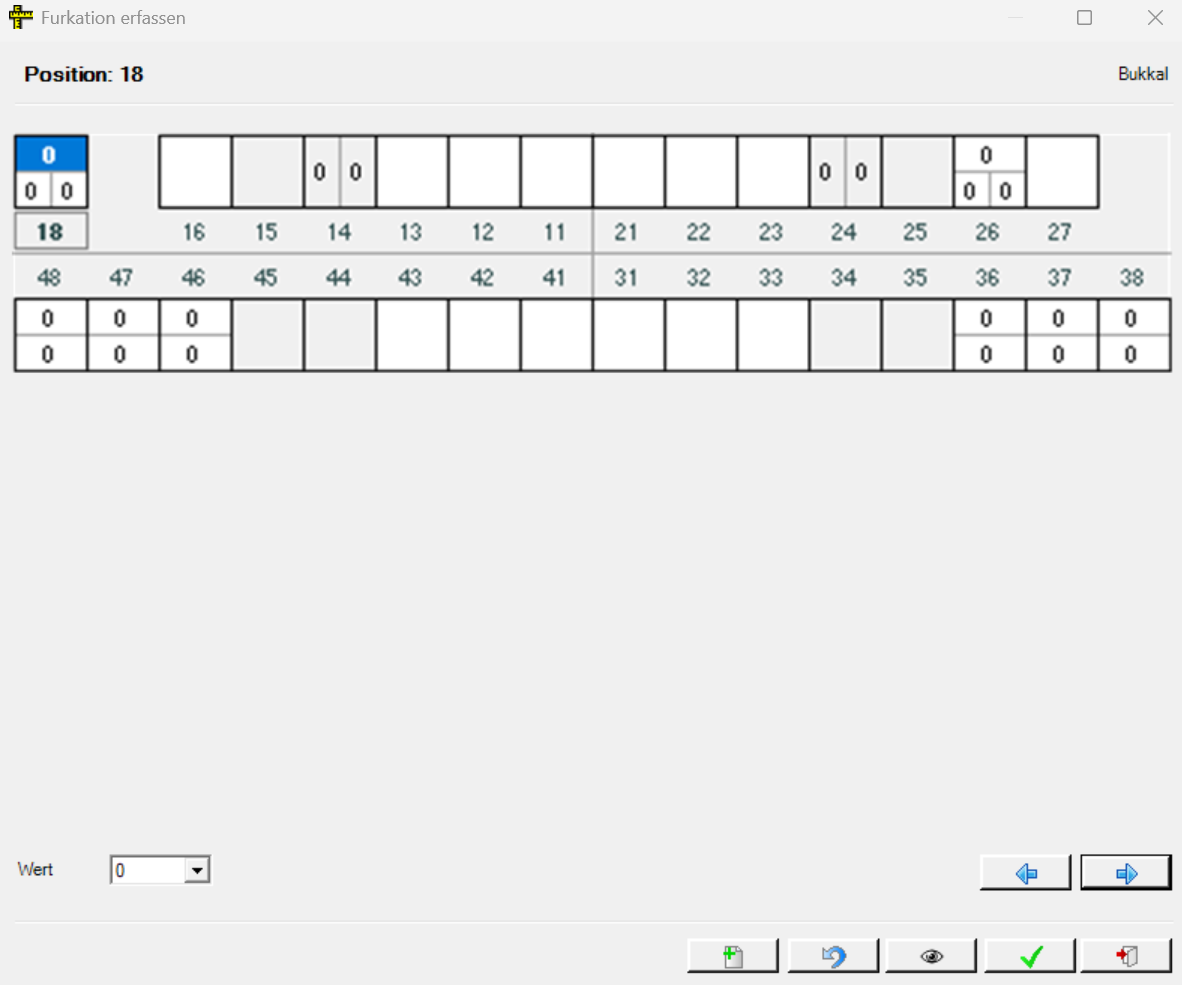

Furkation

Messwerte von 0 bis 4 eingeben.

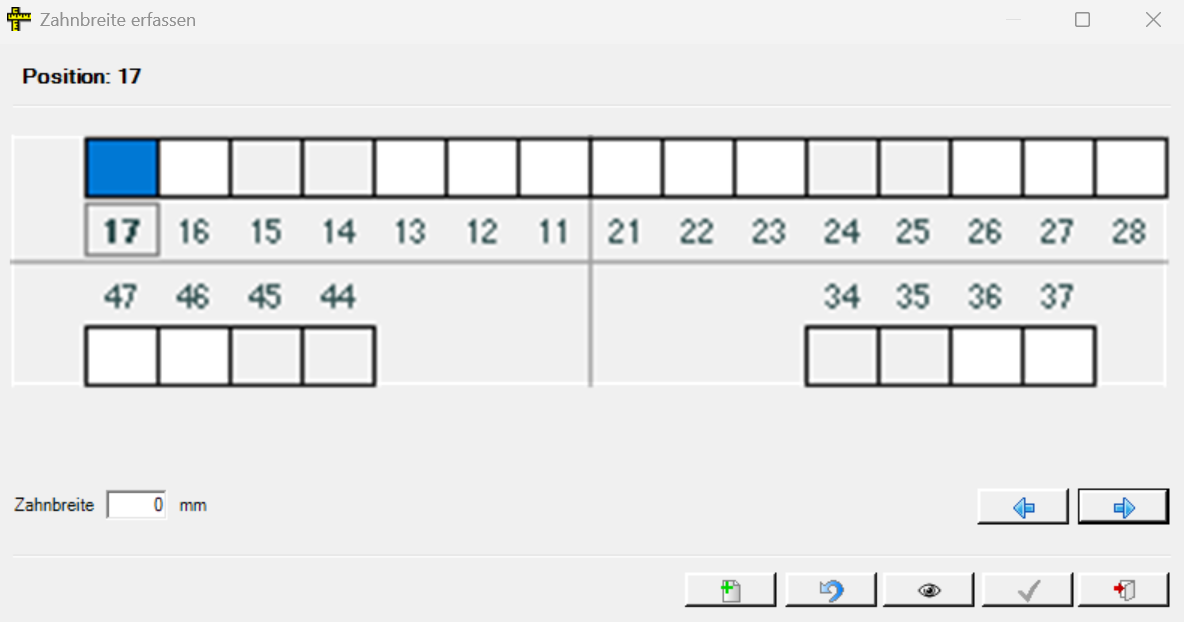

Zahnbreite

Nacheinander zwei Zahlen eingeben. Das Programm setzt automatisch einen Punkt dazwischen, das Feld Zahnbreite zeigt den Wert in Millimeter.

Hygiene-Index

Die mit Plaque belegten Stellen der Zähne mit einem Plus markieren. Zusätzlich lässt sich die Checkbox (+) Gingivarand Plaque setzen.

Hygiene-Index = Anzahl plaquefreie Stellen / Anzahl Messstellen × 100

Je nach Einstellung der Checkboxen wird der Index über alles, pro Kiefer oder pro Quadrant berechnet. Es gelten dieselben Detaileinstellungen der Prozentangaben wie bei der Sondierung.

Plaque-Index

Plaque pro Zahn von 0 bis 3 eingeben. Das Programm berechnet den Index.

Plaque-Index = Anzahl Zähne mit Plaque / Anzahl Messstellen × 100

Je nach Einstellung der Checkboxen wird der Index über alles, pro Kiefer oder pro Quadrant berechnet.

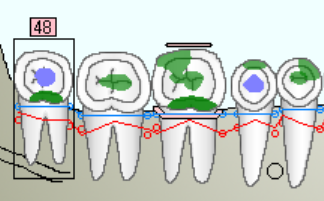

Kurven anzeigen

Sondierung und Rezession lassen sich grafisch auf dem Status anzeigen.

➜ Ein Klick auf ein Datum zeigt bei den Messzahlen die Daten dieses Datums. Der Hintergrund wechselt die Farbe.
➜ Mit Drucken lässt sich der aktuelle Status samt Vergleich der Messungen ausdrucken.

Messwertevergleich

Mit Vergleich anzeigen lassen sich die Messwerte von zwei Sitzungen miteinander vergleichen.

1. Im Fenster Messungen vergleichen die Messart wählen, zum Beispiel Sondierung.

2. In der Liste die Vergleichsmessung anhaken.

3. Bei Bedarf die Box Differenz anzeigen aktivieren. Die Differenzen zur letzten Messung erscheinen mit Plus und Minus.

Ansicht und Darstellung

Ansicht einstellen (Auge)

Demo-Ansicht

Zeigt den Status sehr gross an, um dem Patienten am Bildschirm etwas zu erklären. Aufruf über das KGWin-Menü in der Toolbar.

KG Win Atlas

Mit dem Atlas lassen sich dem Patienten Behandlungsschritte anhand von Bildern erklären. Aufruf über das KGWin-Menü in der Toolbar.

1. Haken bei Atlas einrichten setzen.
2. Mit der rechten Maustaste in den weissen Bereich klicken. Das Menü bietet Neuen Ordner erstellen, Ordner umbenennen und Ordner löschen.
3. Bilder per Drag and Drop in den entsprechenden Ordner ziehen.


Beispiele für Ordner im Auslieferungszustand:

Cave und Bilder

Der Cave-Knopf in Symbolgruppe führt zwei getrennte Funktionen: Cave-Texte und Bilder im Status.

Cave setzen

1. Mit der Maus dorthin fahren, wo der Cave gesetzt werden soll.
2. Linke Maustaste drücken und gedrückt halten.
3. Eine Linie dorthin ziehen, wo der Cave-Text stehen soll.
4. Linke Maustaste loslassen. Das Eingabefenster erscheint.

5. Cave-Text eintippen, Farbe setzen und das Feld gültig bis ausfüllen.

Das Fenster zeigt zusätzlich die nicht editierbaren Felder Erstellt durch und Letzte Mutation.

Cave bearbeiten

1. Cave-Text verschieben: mit der linken Maustaste auf den Punkt klicken, gedrückt halten und die Maus bewegen.
2. Cave-Text ändern: mit der rechten Maustaste auf den Punkt klicken. Das Bearbeitungsmenü erscheint.
3. Cave verwalten: zeigt eine Übersicht über alle eingegebenen Cave-Texte, auch frühere. Hier lassen sich Cave-Texte ändern und löschen.


Status verwalten

Zahn-Positionen verwalten

Der Knopf Positionen verwalten dient zum Verwalten der Zahn-Positionen und der Materialien.

Das Fenster zeigt das Zahnschema und daneben die Positionen, nach Oberkiefer und Unterkiefer gegliedert. Darin lässt sich:

➜ Ein zusätzlicher Zahn in den Status einfügen, zum Beispiel ein Mesiodens oder ein 9er.
➜ Ein nicht vorhandener Zahn aus dem Schema entfernen.

Zusätzlichen Zahn hinzufügen

1. Knopf Hinzufügen wählen.
2. Position wählen, wo der zusätzliche Zahn eingefügt werden soll. Die Auswahl erfolgt über Quadrant 1 bis 4 und die Zahngruppe der Position.


3. Zahntyp für den neuen Zahn wählen.

Die Positionsnummer bestimmt, an welcher Stelle die neue Position eingetragen wird. Die ersten zwei Ziffern entsprechen der standardisierten Zahnnummerierung, die dritte Ziffer zählt weitere Positionen zwischen Normalpositionen.

Diverse Einstellungen

Der blaue Pfeil am rechten Ende der Symbolgruppe öffnet dieses Menü:

Zahnstatus neu erstellen

Ein neuer Status entsteht als zweiter, dritter oder weiterer Status, auf dem neu begonnen wird.

1. Altersvorlage als Grundlage wählen: Geburt, 1-jährig bis 13-jährig, 14-15-jährig, 16-17-jährig, 18-19-jährig oder volljährig.
2. Bei Bedarf Bestehende Einträge übernehmen aktivieren. Dann werden Füllungen, Extraktionen und weitere Einträge vom bisherigen Status übernommen.
3. Bei Bedarf Alle Stati zum Aktivieren verfügbar aktivieren.
4. Dieser Schritt kann nicht rückgängig gemacht werden. Die Funktion mit Bedacht einsetzen.

Alle Einträge als Liste anzeigen

Zeigt alle Einträge im Status als Liste mit den Spalten Datum, Aktion und Operation.

➜  löscht einzelne Einträge.
➜ Der grüne Haken aktiviert gelöschte Einträge wieder.

Alle Messungen anzeigen

Zeigt alle erfassten Messungen mit den Spalten Datum, Aktion und Behandler.

Alle Eintragungen der Sitzung verwerfen

Der Status wird ohne Speichern der Eingaben neu geladen. Alle Neueingaben gehen verloren.

Alle KGWin-Daten des Patienten löschen

Sämtliche Staten werden mit allen Zeichnungen und Messungen gelöscht. Diese Funktion kann nicht rückgängig gemacht werden.

Informationen zu einem Zahn

Diese Funktion gibt schnell einen Überblick über die Geschichte eines bestimmten Zahnes.

1. Den der Icongruppe wählen, dann .
2. Mit der rechten Maustaste auf einen Zahn klicken. Das Informationsfenster erscheint.


➜ Mit den Pfeiltasten lassen sich die Informationen der Nachbarzähne anzeigen, ohne das Fenster zu schliessen.
➜ Mit der rechten Maustaste auf einen Eintrag klicken und Löschen wählen entfernt die Zeile.
➜ Die Tarifpositionen werden durch das Löschen oder Wiederherstellen eines Eintrages nicht geändert.

Status drucken und kopieren

Im Hauptfenster von ZaWin4 erscheint in der Toolliste der Knopf für KGWin. Ein Klick auf den Pfeil öffnet das Menü.

Status drucken

1. KG-Status drucken wählen.

2. Unter Ausdruck von die Haken bei den Tabellen setzen, die mitgedruckt werden sollen.

3. Drucker aus der Liste wählen.
4. Hochformat oder Querformat wählen, bei Bedarf Grösse auf Ausdruck anpassen aktivieren.
5. Hintergrund wählen.
6. Mit den Ausdruck starten.

Ausdruck von

Weitere Optionen

Status ins Clipboard kopieren

Kopiert den Status in den Zwischenspeicher von Windows. Danach lässt er sich zum Beispiel in Word einfügen. Der Status wird so kopiert, wie er gerade angezeigt wird: Grösse, Messdaten, Farben.

Wichtig:

• Alio-loco-Befunde lassen sich so einstellen, dass sie grau eingefärbt werden.
• Das gewählte Material bei einer Behandlung beeinflusst die Abrechnung. Wird zum Beispiel kein Ätzmittel gewählt, wird die Position Schmelzätzung nicht verrechnet. Vor dem ersten Einsatz die Materiallisten durchgehen und auf die Materialien der eigenen Praxis reduzieren. Dafür eine ruhige Stunde einplanen, nicht während des Praxisbetriebs.
• Bei Pathologiestufen sollte im Team vorher festlegt werden, wie die Pathologiestufen angewendet werden. Entscheidend ist, dass alle gleich arbeiten. Ebenso festlegen, wie detailliert eingezeichnet wird. Oft reicht es, nur das Wesentliche zu erfassen.
• Beim Erfassen der Zeichen ist auf die Reihenfolge der durchgeführten Behandlungsschritte zu achten. Die Zeichen werden in derselben Reihenfolge eingezeichnet, in der die Behandlung erfolgt ist. Beispielsweise kann auf einem Implantat kein Sekundärteil mehr gesetzt werden, wenn bereits eine Krone eingezeichnet wurde.
• Im Zeichnungsassistenten lassen sich nur Form und Grösse ändern, nicht die Farben. Die Farben stehen hier nicht für das Material, sondern für die Komponenten der Zeichnung.
• Position löschen darf nicht zum Extrahieren von Zähnen verwendet werden, weil die Zahnposition mitgelöscht wird. Danach lässt sich zum Beispiel kein Implantat mehr einzeichnen. Die Funktion nur verwenden, wenn beim gewählten Zahn nichts mehr eingezeichnet werden muss, zum Beispiel Implantat oder Brücke. Soll an einer Position statt eines Zahnes ein Implantat stehen, den Zahn extrahieren. Nur so bleibt die Position bestehen. Eine versehentlich gelöschte Position lässt sich wiederherstellen.
